稀土摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)

稀土摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)
ZBLAN氟化物光纖的特點之一是各種稀土摻雜物，比如Tm、Pr和Er的高效率光發射。光纖用摻稀土的單模ZBLAN光纖抽芯光放大器、ASE光源和光纖激光器作為增益介質。
光纖類根據數量價格,合同金額原則上不低于3500元


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 9
貨號 操作 名稱
C80010407  稀土鈥/鐠摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)   [PDF] 鈥/鐠摻雜； 摻Ho濃度（mol ppm)：30；000； 摻Pr濃度（mol ppm)：2；500； 纖芯直徑10 +/- 1μm； 纖芯數值孔徑NA：0.17 +/- 0.02@ 3000 nm； 第一包層直徑：123±3μm；圓形形狀； 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80010299  稀土Ho鈥/Pr鐠摻雜 ZBLAN雙包層氟化物裸光纖   [PDF] 摻Ho/Pr 濃度：30000/2500ppm mol； 纖芯直徑：10+/-1um； 纖芯數值孔徑NA：0.17+/-0.02； 第一包層直徑：123+/-3um；八角形包層形狀； 纖芯截止波長 Cut-off WL of core：<2450nm； 第二包層直徑：185+/-15um；第二包層NA：0.50+/-0.02； 涂覆層直徑：470+/-30um； 1150nm處的峰值吸收：1~2dB/m 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80010298  稀土 Ho鈥/Pr鐠摻雜 ZBLAN雙包層氟化物裸光纖   [PDF] 摻Ho/Pr 濃度：35000/2500ppm mol； 纖芯直徑：13+/-2um； 纖芯數值孔徑 NA：0.10+/-0.02； 第一包層直徑：122+/-5um；八角形包層形狀； 纖芯截止波長：<2000nm； 第二包層直徑：210+/-10um；第二包層NA：0.50+/-0.02； 涂覆層直徑：470+/-30um； 1150nm處的峰值吸收：4dB/m 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80010413  稀土鉺摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)   [PDF] 鉺摻雜； 摻Er濃度（mol ppm)：10；000； 芯徑16±2μm； 纖芯數值孔徑NA：0.12 +/- 0.02@ 3500 nm； 第一包層直徑：250±13μm；圓形形狀 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : ￥0 庫存/貨期:請咨詢客服
C80010412  稀土鉺摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)   [PDF] 鉺摻雜； 摻Er濃度（mol ppm)：60；000； 纖芯直徑：18±2μm； 纖芯數值孔徑NA：0.12 +/- 0.02@ 2700 nm； 第一包層直徑：250±13μm；圓形形狀； 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80010405  稀土Ey/Dy鏑摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)   [PDF] Ey/Dy(鏑)摻雜； 摻Ey濃度（mol ppm)：40；000； 摻Dy濃度（mol ppm)：2；500； 纖芯直徑：20 +/- 3μm； 纖芯數值孔徑NA：0.13 +/- 0.02@ 3000 nm； 第一包層直徑：250±13；圓形形狀； 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80010408  稀土鉺摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)   [PDF] 鉺摻雜； 摻Er濃度（mol ppm)：60；000； 纖芯數值孔徑NA：0.12 +/- 0.02@ 3500 nm； 纖芯直徑30±2μm； 第一包層直徑：300±15μm 圓形形狀； 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : ￥0 庫存/貨期:請咨詢客服
C80010411  稀土Tm銩摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)   [PDF] 銩摻雜； 摻Tm濃度（mol ppm)：40000 纖芯直徑;7.5 +/- 1.5μm； 纖芯數值孔徑NA：0.14 +/- 0.02@ 2000 nm； 第一包層直徑：120+/-3μm圓形包層； 截止波長：＜1700nm； 第二包層直徑：215+/-10μm； 涂層直徑：470+/-30μm； Tm濃度。；40000ppm mol； 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80010409  稀土鈥/銩摻雜 ZBLAN雙包層氟化物裸光纖( FL ZDF系列)   [PDF] 鈥/銩摻雜； 摻Ho濃度（mol ppm)：2；000； 摻Tm濃度（mol ppm)：40；000m； 纖芯直徑8.5 +/- 2.0μm； 纖芯數值孔徑NA：0.14 +/- 0.02@ 2000 nm； 第一包層直徑：123±4μm；圓形形狀 光纖類根據數量價格；合同金額原則上不低于3500元     價格 : ￥0 庫存/貨期:請咨詢客服
總覽

ZBLAN氟化物光纖的特點之一是各種稀土摻雜物，比如Tm、Pr和Er的高效率光發射。光纖用摻稀土的單模ZBLAN光纖抽芯光放大器、ASE光源和光纖激光器作為增益介質。

通用參數

產品應用

光纖激光器

光纖放大器



類型

摻稀土雙包層光纖

光纖類型

雙包層氟化物光纖

摻雜元素

Pr,Nd,Ho,Er,Dy,Tm,Yb,其它

摻雜濃度（ppm mol）

500-50000

包層形狀

圓，八角形，長方形

纖芯數值孔徑

0.16,0.21,0.26

涂覆層數值孔徑

0.5

截止波長

<2.5

芯徑

>2

涂覆層直徑

圓形：123/200/500(直徑)

八角形：123/200/500(對角線長度)

矩形：123/200/500(對角線長度)

包層直徑

460,480,600

第二層涂覆層厚度

>30

第二層涂覆層材料

氟樹脂

包層材料

UV固化丙烯酸脂

實驗測試

半徑1.25cm，2cm，6cm


標準型號參考

型號稀土摻雜

稀土

濃度

（摩爾ppm）

芯徑(μm)Core NACutoff
(nm)

第一層

包層直徑

(μm)

包層

形狀

第二層

包層直徑(μm)

Cladding
NA

包層吸收

(dB/m)
ZDF-16/250-10E-CEr10,00016±20.12±0.02
@ 3500 nm		< 2850250±13圓形460±300.50±0.02
@1000nm		0.3-0.8
@ 980 nm
ZDF-18/250-60E-CEr60,00018±20.12±0.02
@ 2700 nm		< 3400250±13圓形460±300.50±0.02
@1000nm		2-3
@ 980 nm
ZDF-30/300-60E-CEr60,00030±20.12±0.02
@ 2700 nm		< 5350300±15圓形460±300.50±0.02
@1000nm		4-5
@ 980 nm
ZDF-7.5/125-40T-CTm(銩)40,0007.5±1.50.14±0.02
@ 2000 nm		< 1700120±3圓形210±200.50±0.02
@1000nm		1-2
@ 800 nm
ZDF-8.5/125-2H40T-CHo(鈥)
Tm		2,000
40,000		8.5±2.00.14±0.02
@ 2000 nm		< 2000123±4圓形195±150.50±0.02
@1000nm		1-2
@ 800 nm
ZDF-10/125-30H2.5P-CHo
Pr(鐠)		30,000
2,500		10±10.17±0.02
@ 3000 nm		< 2400123±3圓形210±100.50±0.02
@1000nm		1-2
@ 1150 nm
ZDF-20/250-40E2.5D-CEy
Dy 鏑		40,000
2,500		20±30.13±0.02
@ 3000 nm		< 4100250±13圓形460±300.50±0.02
@1000nm		1-2
@ 980 nm

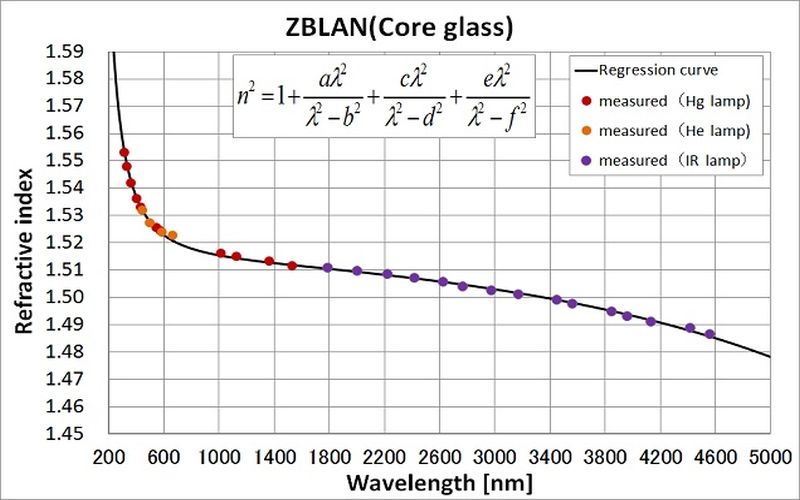

ZBLAN玻璃的折射率（芯，典型）

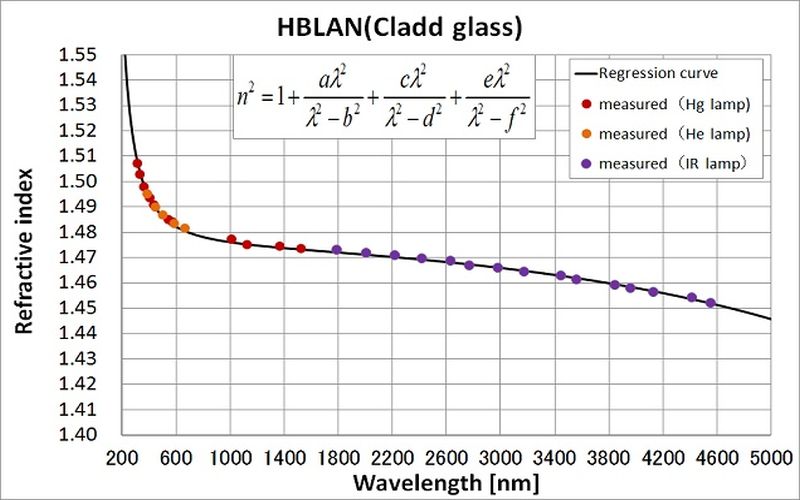

HBLAN玻璃的折射率（用于包層，典型）

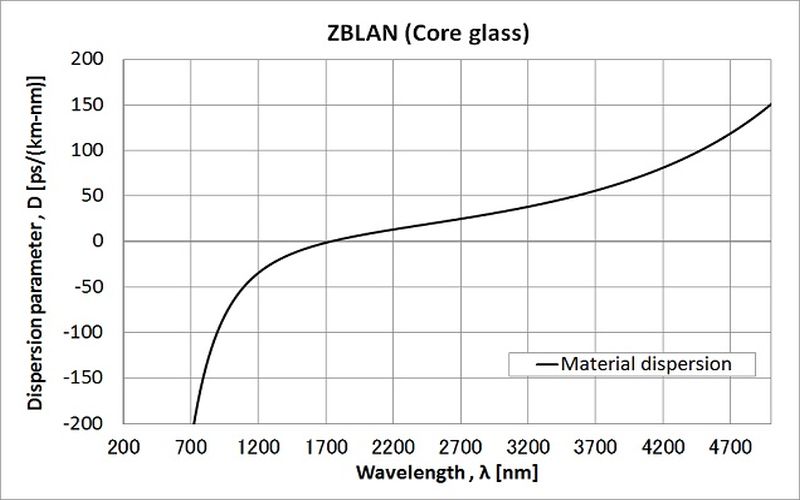

ZBLAN玻璃的材料分散性（芯，典型）

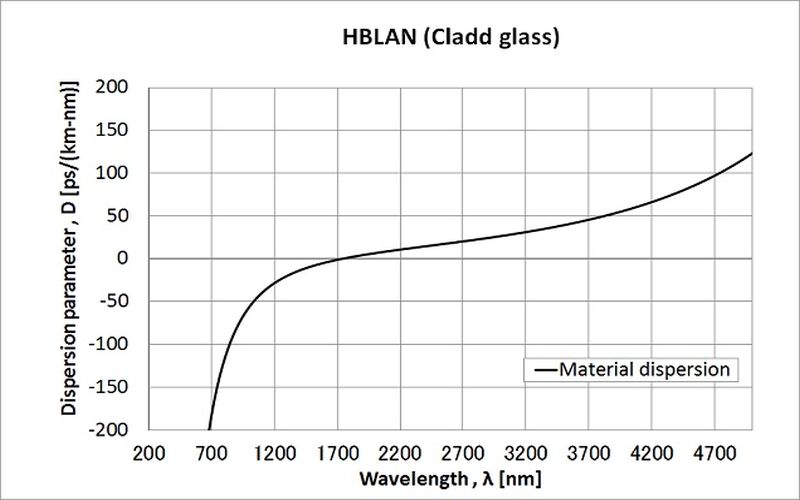

HBLAN玻璃的材料分散性（用于包層，典型）

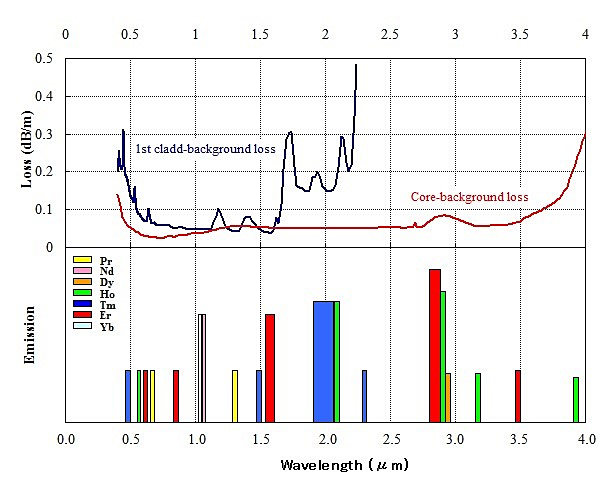

背景損耗和發射波長

通過選擇稀土元素和激發波長，得到不同波長的光發射。雖然芯在長波長區域具有較低的損耗，但在第一包層中的傳播光在1.7um處造成更大的損耗，而由于吸收用于第二包層的氟基UV樹脂而導致更多波長損耗。

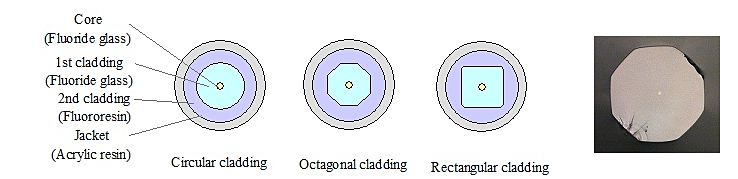

DCFF配置




訂購信息

例如：DCFF-2/125-P-30-0.21-0.5

2/125------2=芯徑; 125=涂覆層直徑

P ----------P=摻雜稀土元素

30 ---------30=第二層涂覆層厚度

0.21--------0.21=纖芯數值孔徑

0.5 --------0.5=涂覆層數值孔徑
