概述
WG3010 是一款積分球光功率計，工作于 700~1700nm，共有 21 個定標波長。采用積分球探頭，測量光功率范圍 1uW~20W，外置探頭結構與顯示主機分離。具有采集速度快、測量準確度高和重復性好等特點。該設備內置 USB 和 RS232 通信接口，能通過上位機軟件進行遠程控制，構建自動化測試平臺。
產品特點
外置積分球探頭。
測量精度高，刷新速度快。
3.5 英寸全彩液晶屏顯示界面。
具備 USB 和 RS232
性能指標
項目 | 單位 | 指標 |
探測器類型 | InGaAs | |
探測器直徑 | mm | 2 |
工作波長 |
nm | 850/1270/1290/1310/1330/1350/1370/1390/1410/ 1430/1450/1470/1490/1510/1530/1550/1570/1590 1590/1610/1625/1650 |
測量范圍 | 1uW~20W | |
顯示單位 | mW/dBm/dB | |
測量精度 | dB | 0.1 |
線性度 | dB | 0.1 |
分辨率 | dB | 0.01 |
通信接口 | USB/RS232 | |
供電方式 | V | AC 160~280 |
工作溫度 | ℃ | -10~+50 |
存儲溫度 | ℃ | -20~+70 |
存儲濕度 | ≤90%RH | |
尺寸 | mm | 205′205′100 (長′寬′高) |
重量 | kg | ≤1 |
前面板定義
編號 | 內容 | 描述 |
1 | 1490 nm | 顯示工作波長。 |
2 | -70.00 | 顯示測量數值。 |
3 | dBm | 顯示單位。 |
4 | Remote LED | 程控模式 LED 指示燈。 |
5 | 按鍵λ | 切換工作波長。 |
6 | 按鍵 Unit | 切換顯示單位。 |
7 | 按鍵 REF | 短按進入相對測量模式。 長按 2s 以上設置參考值，并進入相對測量模式。 |
8 | 輸入光端口 | 輸入光端口。 |

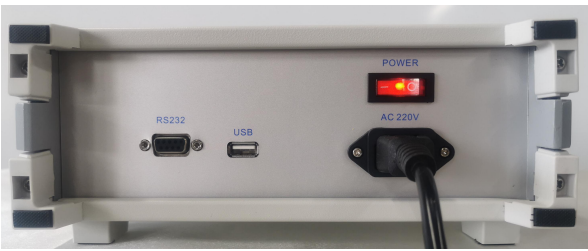

后面板定義
編號 | 內容 | 描述 |
1 | RS232 | RS232 通信端口。 |
2 | USB | USB 通信端口。 |
3 | POWER | 系統電源開關。 |
4 | AC220V | AC220V 電源輸入。 |
USB/RS232 通信接口
用戶可通過 USB 或 RS232 接口對本儀器進行編程控制。當 USB 接口連接 PC 時， RS232 接口將被自動屏蔽。在 PC 端安裝 USB 驅動程序后，USB 端口將被轉換為 PC 上的一個串口。因此 USB 端口和 RS232 端口具有相同的接口指令集。串口需按照如下參數設置：波特率 115200，起始位 1 位，數據位 8 位，停止位 1 位，無奇偶檢驗。
本設備的通信機制為一問一答，即上位機每發送一條命令，都會收到設備的一次應答。上位機的命令和設備的應答分別封裝在一個數據幀中，幀長固定為 16 字節,且都以 0xaa 開頭，其余字節分別代表命令或應答的類型和參數。不以 0xaa 作為前導碼的命令幀，設備將不作任何響應。上位機發送完一條命令后，在收到設備的應答之前， 不應繼續發送新的命令，否則有可能破壞前一條命令的數據完整性。
1、讀取當前光功率測量值。
aa | 01 | 02 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
aa | 01 | 02 | xx | λ | U | xx | xx | S1 | OP1 | xx | S2 | OP2 | xx | ||
（*上述表格中所有兩位數均為 16 進制格式，xx 代表任意 16 進制數。以下同）
如上表所示，上位機發送以“aa，01，02”開頭的命令幀后，讀取當前的積分球
光功率值和探測器光功率值，光功率值以 dBm 為單位，其中 S1/OP1 為積分球光功率值，S2/OP2 為探測器光功率值。第 9 字節（S1）和第 12 字節（S2）表示光功率值的符號，正數為 0，負數為 1。雙字節數 OP1/OP2 代表光功率的絕對值，其中最高 4 位代表 10dBm 數字，次高 4 位代表 1dBm 數字，次低 4 位代表 0.1dBm 數字，Min低 4 位代表 0.01dBm 數字。應答幀第五字節λ表示當前的工作波長，可能值為 0~20，依次代表850/1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530
/1550/1570/1590/1590/1610/1625/1650nm。應答幀第六字 U 代表當前的顯示單位， 可能值為 0~2，依次代表 mW/dBm/dB（不管 U 為何值，讀出的光功率數值總是以 dBm 為單位）。
2、設置工作波長
命令幀：
aa | 02 | 01 | 01 | λ | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
應答幀：
aa | 02 | 01 | 01 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令設置光功率計工作波長，命令幀中λ代表需要設置的工作波長值，可能數值為 0~20，依次代表 850/1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/
1470/1490/1510/1530/1550/1570/1590/1590/1610/1625/1650nm。應答幀僅僅是復制 命令幀的參數，不攜帶其他有意義的信息。
3、指出顯示單位。
命令幀：
aa | 02 | 02 | 01 | U | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
應答幀：
aa | 02 | 02 | 01 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令指出光功率計的顯示單位。命令幀中 U 代表需要設置的顯示單位，可能數值為 0~2，分別代表 mW/dBm/dB。應答幀僅僅是復制命令幀的參數，不攜帶其他有意義的信息。
4、設置參考值。
命令幀：
aa | 02 | 03 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
應答幀：
aa | 02 | 03 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令把當前測量值設置為參考值。應答幀不攜帶其他有意義的信息。
5、打開/關閉串口命令響應過程中的蜂鳴器。
命令幀：
aa | 05 | B | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
應答幀：
aa | 05 | B | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令關閉或打開串口命令響應過程中的蜂鳴器。開機默認狀態下，每響應一條串口命令，蜂鳴器都會鳴叫一次?？赏ㄟ^本命令進行重新設定。B=0 時關閉蜂鳴器， B=1 時打開蜂鳴器。注意本命令不影響按鍵響應過程中的蜂鳴器發聲。
6、進入/退出程控狀態。
命令幀：
aa | 10 | R | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
應答幀：
aa | 10 | R | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
R=1 時進入程控狀態，Remote LED 燈亮起。在程控狀態下儀表按鍵被鎖定，防止在程控狀態下因為誤觸碰按鍵而改變工作狀態。R=0 時退出程控狀態，Remote LED 燈熄滅。開機默認是非程控狀態。
7、讀取設備型號字。
命令幀：
aa | 30 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
應答幀：
aa | 30 | xx | xx | ‘W’ | ‘G’ | ‘3’ | ‘0’ | ‘1’ | ‘0’ | ‘V’ | ‘1’ | ‘ ’ | ‘ ’ | ‘ ’ | ‘ ’ |
本命令讀取設備型號字。應答幀中第 5~16 個字節存儲設備型號的 12 個ASCII 字符。本命令可用于軟件調試過程中測試串口通信正常與否。
8、讀取設備序列號。
命令幀：
aa | 31 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
應答幀：
aa | 31 | xx | xx | ‘2’ | ‘0’ | ‘2’ | ‘2’ | ‘0’ | ‘7’ | ‘2’ | ‘6’ | ‘0’ | ‘0’ | ‘0’ | ‘0’ |
本命令讀取設備序列號。應答幀中第 5~16 個字節存儲設備序列號的 12 個 ASCII 字符。本命令可用于軟件調試過程中測試串口通信正常與否。
包裝和標配
編號 | 內容 | 數量 |
1 | 主機 | 1 |
2 | 外置探頭模塊 | |
3 | 電源線 | 1 |
4 | USB 數據線 | 1 |
訂購信息
WG3010
