衍射效率：典型.93– 96% 衍射波前誤差：< λ / 4(大小相關) 激光損傷閾值：15 J/cm2 @1054 nm； 10 ns 帶寬：典型. 10's to > 100 nm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
產品特征：
? 優秀衍射效率
? 特殊衍射波前誤差
? 全光圈均勻度高
? 高激光損傷閾值
? 曲線可以用于聚焦應用
產品應用 ：
? 脈沖壓縮，尤其適用于緊湊型商用飛秒激光器
? 超高平均功率激光器的光譜光束組合（SBC）
? 用于科學激光器和工業退火應用的高強度球形和圓柱形聚焦元件
規格參數
參數 | 詳情 |
衍射效率 | 典型.93– 96% |
衍射波前誤差 | < λ / 4(大小相關) |
激光損傷閾值 | 15 J/cm2 @1054 nm, 10 ns |
帶寬 | 典型. 10’s to > 100 nm |

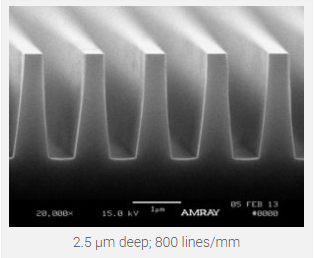

透射光柵需要非常深的凹槽深度才能實現所需數量級的高衍射效率，通常比MLD和金光柵深3-10倍。PGL開發了一種基于反應離子蝕刻（RIE）的深蝕刻工藝，能夠直接在熔融石英基板上獲得>2.5μm的凹槽深度。該工藝的高均勻性，加上PGL納米尺光柵寫入技術中實現的掃描束干涉光刻的精度，導致了優秀的衍射波前誤差性能。
優異的抗反射（AR）涂層對于透射光柵也至關重要。PGL在薄膜涂層方面的經驗使我們能夠?yàn)槊糠N透射光柵設計生產自己的優化AR涂層。由此產生的光柵非常適合從激光脈沖壓縮器到光譜儀的緊湊型商業系統。
產品詳情：

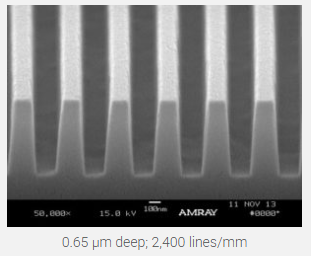

PGL的光柵曝光和蝕刻工藝產生十分光滑、均勻和深的光柵槽，可忽略衍射波前畸變，具有高均勻性和衍射效率。

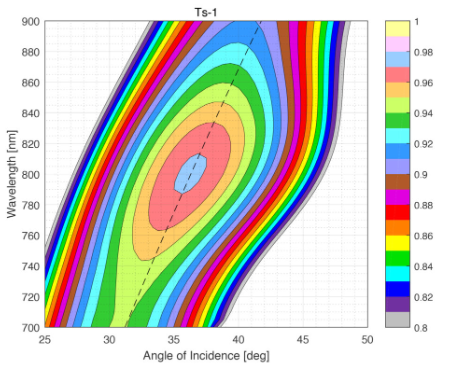

下圖顯示了針對800nm優化的1200l/mm光柵的理論衍射效率與輸入波長和入射角的關系。實際光柵的DE通常比理論低1-2%。

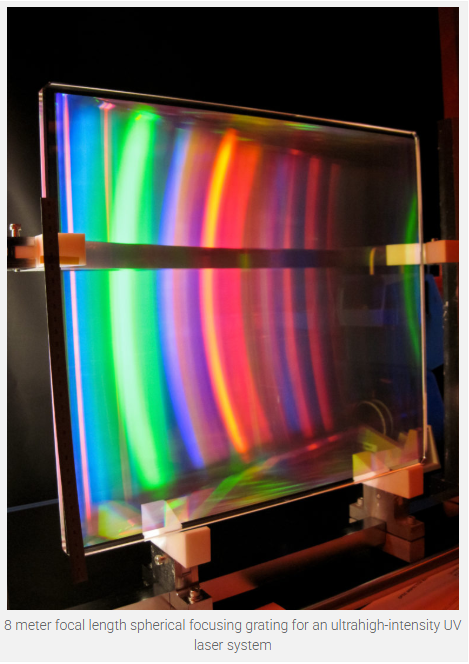

聚焦光柵
除了PGL的SBIL光柵寫入技術用于標準光柵的許多優點——高衍射效率、一致的占空比和零件之間10 ppb的周期重復性——納米尺還可以很容易地產生彎曲的光柵線。因此，我們可以生產球形和圓柱形聚焦光柵。
這種新的不一樣能力的應用范圍從超高強度激光裝置的簡化（減少元件數量）到退火系統準分子激光器的圓柱形聚焦，再到基于激光的自由空間通信的透鏡。
