這款高精度的光譜儀,用于檢查連續激光器光譜特性的精細結構。光譜儀基于一個共焦法布里-珀羅(F-P)腔,該腔包含兩個高反射率反射鏡;通過使用壓電換能器改變反射鏡間隔,使得腔體可充當非常窄的帶通濾光片。在測量出共焦腔的自由光譜范圍后,可以校準示波器的時基,以便于定量測量激光線形。按照共焦腔的設計,其反射鏡間距d和半徑R相同,使得激光束可輕松對準。該系列型號兼容索雷博Piezo驅動器。
● 可調節掃描范圍:通過壓電陶瓷調節腔長 ,可以在一定范圍內掃描不同的波長 。這種可調節性使得它可以靈活應 用于多種光譜分析場景;
● 緊湊設計與穩定性 :具有緊湊設計, 以便于集成和使用 。其物理結構經過優化設計 ,可以實現良好的機械穩定性 和抗溫漂干擾能力;
● 高反射率鏡面:具有高反射率,以增強干涉效應。這些鏡面的反射率通常在99%以上,以提高分辨率和靈敏度;
● 高分辨率:能夠?qū)崿F(xiàn)較高的光譜分辨率,遠高于普通的光譜儀;
● 多用途:掃描式法布里-珀羅干涉儀可以用于多種應用場景,包括激光頻率穩定、氣體光譜分析、天文觀測、材料特性 測量等。
產品型號 | SFPI-500A(DP) |
波長范圍 | 535~820nm |
自由光譜程 | 1.5 GHz |
腔精細度 | >200(典型值250) |
分辨率 | <7.5 MHz |
光學腔長度 | 50mm |
外觀尺寸 | Φ50.8 X 85mm |
響應時間

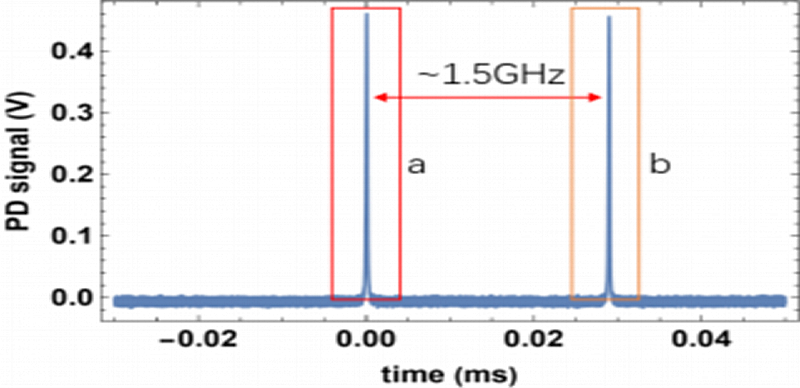

采用 780nm 激光掃頻時透射PD信號,注意此時沒有進行仔細模式匹配,因此峰間隔1.5GHz左右。

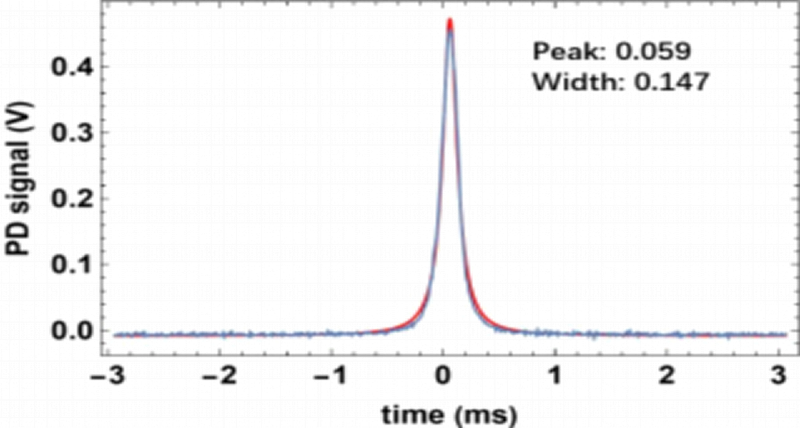

對a峰進行擬合,得出峰位置和寬度分別為0.059、0.147

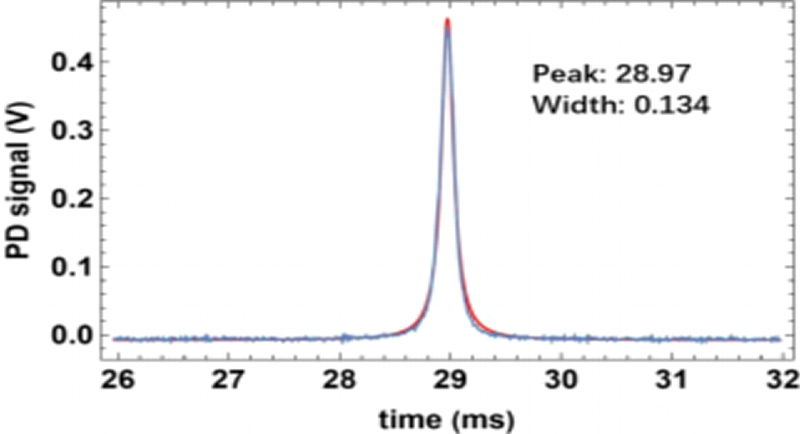

對b峰進行擬合,得出峰位置和寬度分別為28.97,0.134,
綜合可得在1063nm的精細度約為205.8,分辨率為 1500/205.8~7.3 Mhz。

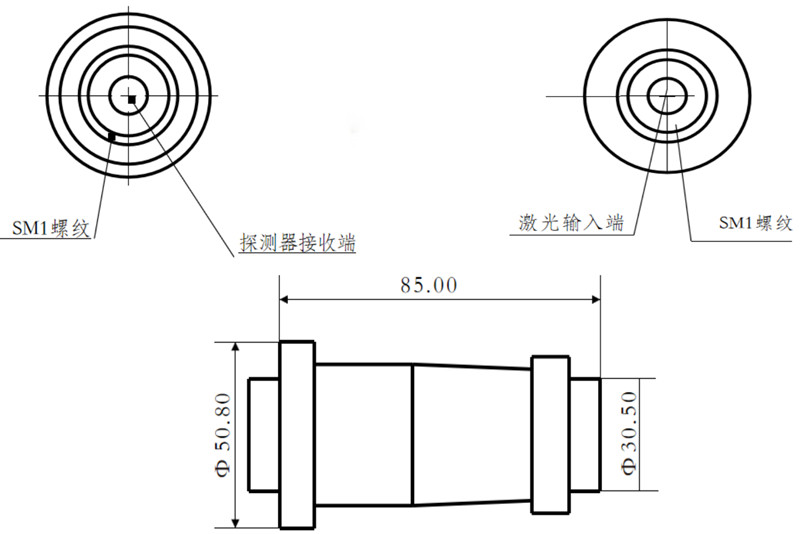

產品尺寸
單位
