?LIM-1550-C-PA 1550nm光纖20G強度調制器

總覽
產品型號
產品特點
產品應用
通用參數
型號及訂購
相關產品

我們的光纖強度調制器采用退火質子交換（APE）工藝制造，采用零啁啾設計和保偏（PM）光纖輸出。

聯系客服

華北西南東北 Moli
13061644116 同微信可掃碼 info@microphotons.com

西北華中華東華南 Daisy
18602170419 同微信可掃碼 info@microphotons.com

縱向橫向

產品型號 ¹

貨號	操作	名稱	描述	工作波長
	LIM-1550-C-PA 1550nm光纖20G強度調制器 [PDF]	工作波長 1525nm- 1605 nm，光學插入損耗 ≤5.0dB (4.0 dB Typ.)，輸入功率 ≤100mW，消光比(@ DC)≥20dB	1525-1605nm	價格 : ￥0 庫存/貨期:請咨詢客服	請聯系客服 > 或提交詢價單

圖片	名稱	貨號貨期	描述	參數	價格
	LIM-1550-C-PA 1550nm光纖20G強度調制器 [PDF]	貨號無	工作波長 1525nm- 1605 nm，光學插入損耗 ≤5.0dB (4.0 dB Typ.)，輸入功率 ≤100mW，消光比(@ DC)≥20dB	工作波長: 1525-1605nm	聯系客服或提交詢價單

總覽

我們的光纖強度調制器采用退火質子交換（APE）工藝制造，采用零啁啾設計和保偏（PM）光纖輸出。

產品特點

● 低插入損耗

● 低驅動電壓

● 低背光反射

● 包裝尺寸小、重量輕良好的長期穩定性

產品應用

● RF-Over-Fiber （RFOF）和微波光子學

● 高速電信

● WDM 傳輸

通用參數

強度調制器規格

Item #	LIM-1550-A-PA	LIM-1550-B-PA	LIM-1550-C-PA	LIM-1550-D-PA
工作波長	1525nm- 1605 nm	1525nm - 1605 nm	1525nm-1605nm	1525nm-1605nm
光學插入損耗	≤5.0dB (4.0 dB Typ.)	≤5.0dB (4.0dB Typ.)	≤5.0 dB ( 4.0dB Typ.)	≤5.0 dB (4.0 dB Typ.)
光回波損耗	≥40dB	≥40 dB	≥40 dB	≥55dB
消光比(@ DC)	≥20dB	≥20 dB	≥20 dB	≥20 dB
輸入功率	≤100mW	≤100 mW	≤100 mW	≤100 mW
E/O帶寬（-3 分貝）	≥2.5GHz(3 GHz Typ.)	≥10 GHz ( 14 GHz Typ.)	≥20 GHz (21 GHz Typ.)	≥40GHz (42GHz Typ.)
操作頻率范圍	10MHZ to 2.5GHz(Min)	10MHZ to 10 GHz(Min)	10MHZ to 20GHz(Min)	10MHZ to 40GHz(Min)
射頻 Vπ (@ 1 GHz)	≤5V(3.5V Typ.)	≤6.5V (5.6 V Typ.)	≤6.5 V (5.2 V Typ.)	≤5V (3.5V Typ.)
射頻Vπ (@ 20 GHz)	-	-	-	-
直流偏置 Vπ （@）1 kHz）	≤10.0 V (6.5 V Typ.)	≤10.0 V (6.5 V Typ.)	≤3.0 V (2.7 V Typ.)b	≤10.0 V (6.5 V Typ.)
S11	10MHZ to 2.5 GHz	10MHZ to 10 GHz	10MHZ to 20 GHz	10MHZ to 40 GHz
射頻輸入功率
反向偏置電壓	-5.5 V to -3.0 V
響應	0.1 mA/mW to 0.5 mA/mW
輸出光功率監控范圍	-5 dBm to 10 dBm
射頻連接	Male SMP (GPO?? Compatible), Full Detent
光纖類型	Input: PANDA Polarization Maintaining Output: SMF-28?? Single Mode
光纖長度	1.5 m Typ.
環境
工作外殼溫度	0 °C - 70 °C
存儲溫度	-40 °C - 85 °C

這些調制器設計用于指出波長。在其他波長上使用調制器可能會導致光損耗增加，這不在保修范圍內。在某些情況下，這種損失可能是暫時的;例如，通常由將調制器加熱到 80 °C 一小時來逆轉由較短波長引起的損耗增加。

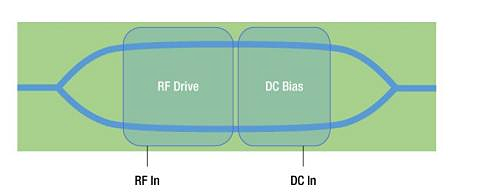

LIM-1550-B-PA 包括一個偏置電路，可將直流偏置耦合到 RF 驅動電極上。根據應用的不同，RF 輸入端可能需要一個外部 DC 模塊。

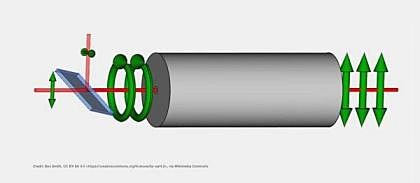

什么是普克爾效應？

我們的相位和振幅調制器都基于普克爾效應：電光效應，其中沿一個或多個軸的折射率與外部施加的電場成正比。因此，通過在電光晶體的電極上施加電壓，我們可以在光穿過晶體時改變光的相位。通過將晶體放置在交叉偏振器之間，這種相位調制可以轉換為幅度調制。
