2.0–12.0μm DC–100MHz碲鎘汞可編程實驗室紅外檢測模塊(帶光浸式光伏探測器)

響應波長范圍2-12μm；最佳波長10.6μm；相對響應強度≥6×10^8 cm?Hz^(1/2)/w@10.6μm；光敏面積 1×1mm^2；

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : E80040164
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

華北西南東北 Moli
13061644116 同微信可掃碼
info@microphotons.com

西北華中華東華南 Daisy
18602170419 同微信可掃碼
info@microphotons.com

下載
總覽
產品特點
產品應用
通用參數
型號參數
相關產品
相關閱讀
加到詢價單⁺

文檔下載 ?

產品文檔

MCT模塊exe軟件及pdf說明文檔_已加密,請索取密碼.zip_(?)

碲鎘汞 MCT(HgCdTe) 帶光浸式光伏探測器的可編程紅外探測模塊 2-12μm2.5-7μm.pdf_(?)

產品總覽

LabM-I-10.6是一款實驗室紅外檢測模塊。它是基于MCT異質結構的光浸沒光伏探測器，集成了跨阻、可編程前置放大器。3 °楔形硒化鋅增透涂層窗戶防止不必要的干擾效果。為了正確的操作,可編程智能VIGO熱電冷卻器控制器PTCC-01(單獨出售)和智能管理軟件(免費軟件)是必需的。LabM-I-10.6模塊配有PTCC-01和Smart Manager，是各種MWIR應用中原理樣機和研發階段的優秀解決方案。該集合為系統設計人員的不同需求提供了靈活的方法。

型號參數

產品特點

非常高的性能和可靠性

對紅外輻射偏振敏感

與光學配件兼容

多功能性和靈活性

產品應用

氣體檢測、監測和分析

CO₂激光（10.6μm）測量

激光功率監控

激光束輪廓和定位

激光校準

半導體制造

血糖監測

牙科

Ta=20℃，默認模塊設置

參數	典型值
光學參數
起始波長λ_cut-on（10%),μm	≤2
峰值波長λ_peak（μm）	9.5±0.5
z佳波長λ_opt（μm）	10.6
截止波長λ_cut-off（10%），μm	≥12
探測效率 D*(λ_peak), cm·Hz^1/2/W	≥7.2×10⁸
探測效率 D*(λ_opt), cm·Hz^1/2/W	≥6×10⁸
輸出噪聲密度V_n (10MHz), nV/Hz^1/2	≤400
電學參數
電壓響應度 R_v(λ_peak), V/W	≥2.4×10³
電壓響應度 R_v(λ_opt), V/W	≥2×10³
低截止頻率f_lo, Hz	DC
高截止頻率f_hi, Hz	≥100M（可調）
輸出阻抗R_out,Ω	50
輸出電壓范圍V_out,V	±1(RL = 50Ω*))
輸出偏置電壓V_off, mV	max±20
其它參數
有源元件材料	外延HgCdTe異質結構
感光區域A,mm×mm	1×1
窗口	楔形硒化鋅AR涂層(wZnSeAR)
接收角	~36°
環境工作溫度T_a,℃	10~30
環境工作溫度T_a,℃	10~30
信號輸出端口	SMA
電源和TEC控制端口	LEMO (female) ECG.0B.309.CLN
安裝孔	M4

備注：*) RL – 負載電阻

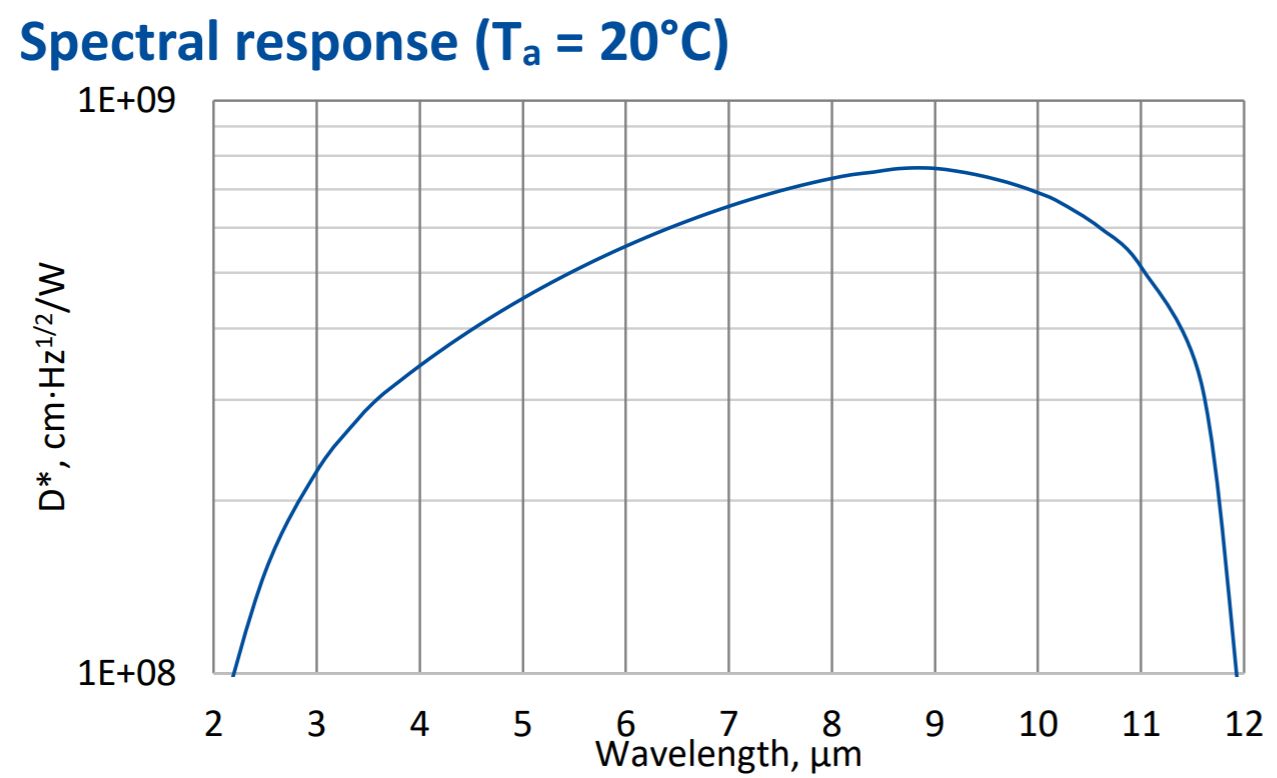

探測器光譜響應特性曲線


窗口鏡的光譜傳輸特性曲線

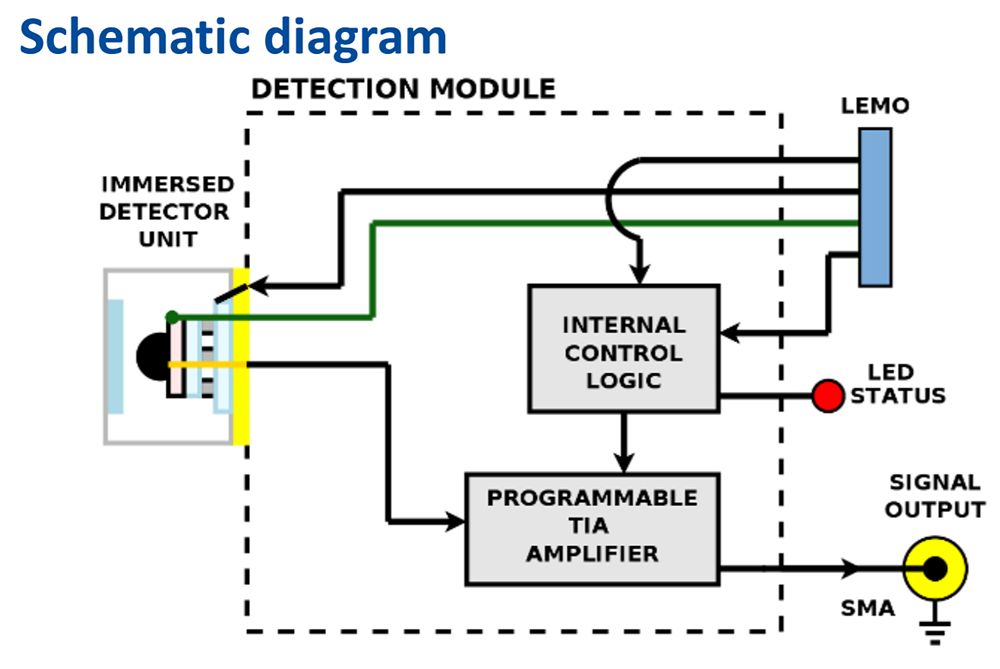

工作原理圖

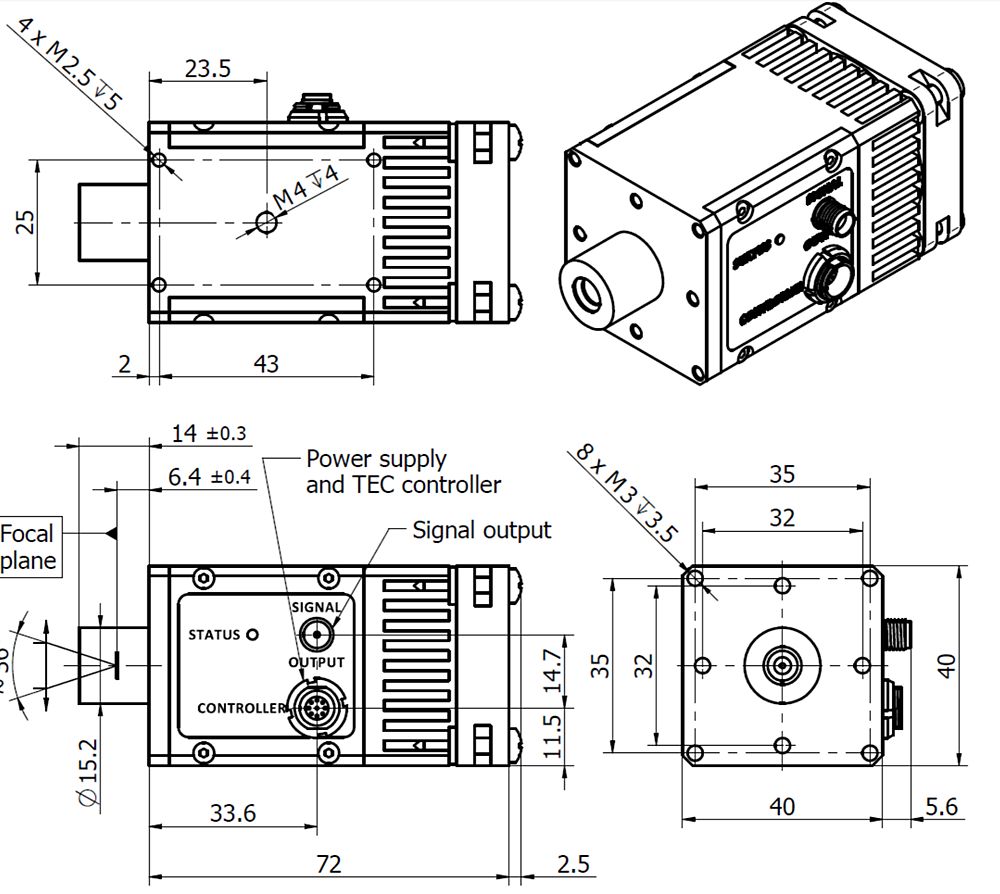

封裝及尺寸

單位

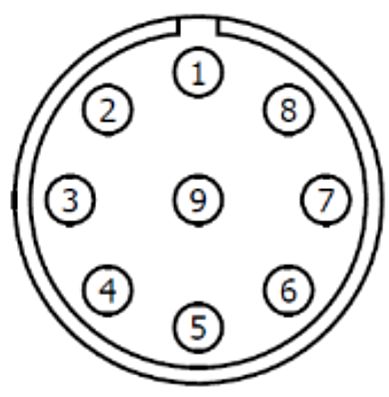

電源和TEC控制插座（LEMO (female) ECG.0B.309.CLN）

功能	標簽	引腳號
風扇和可編程前置放大器內部邏輯輔助電源	FAN+	1
熱敏電阻輸出(2)	TH2	2
TEC電源輸入(-)	TEC-	3
電源輸入（-）	–Vsup	4
接地	GND	5
電源輸入（+）	+Vsup	6
TEC電源輸入（+）	TEC+	7
熱敏電阻輸出（1）	TH1	8
Biderictional數據銷	DATA	9

1、附件：SMA-BNC, LEMO-DB9電纜

2、專用配件：

● PTCC-01-BAS TEC 控制器 + USB: TypeA-MicroB電纜+ AC 適配器

● PTCC-01-ADV TEC 控制器 + USB: TypeA-MicroB電纜+ AC 適配器

● PTCC-01-OEM TEC 控制器 + USB: TypeA-MicroB,KK2-POWER電纜

● OTA光螺紋適配器

● DRB-2底座安裝系統

3、用戶可配置的參數:

● 輸出偏置電壓

● 增益(40分貝范圍內)

● 帶寬(1.5 MHz/15 MHz/200 MHz)

● 耦合AC/DC

● 檢測器參數(溫度，反向偏置等)

2.0–12.0μm DC–100MHz碲鎘汞可編程實驗室紅外檢測模塊發貨清單

編號	名稱	型號	數量
1	2.0–12.0μm DC–100MHz碲鎘汞可編程實驗室紅外檢測模塊	LabM-I-10.6	1
2	TEC控制器	PTCC-01-BAS	1
3	SMA-BNC線（信號輸出）	SMA-BNC	1
4	lemo-db9電纜（連接探測器和TEC控制器）	LEMO-DB9	1
5	USB 線（連接PC）	TypeA-MicroB	1
6	智能控制軟件		1
7	AC電源適配器		1

其它型號

名稱	型號貨號	描述	參數	價格
HgCdTe可編程實驗室紅外檢測模塊2.5–7.0μm 3MHz (帶光浸式光伏探測器)	E80040163 庫存/貨期:請咨詢客服	響應波長范圍3-7.5μm；最佳波長6μm；相對響應強度≥7.2×10^9 cm?Hz^(1/2)/w@6μm；光敏面積1×1mm^2；	帶寬(Hz): 3 MHz 光譜響應: 2.5-7.0um	聯系客服或提交詢價單
2.3-4.4umDC一7.5MHz碲鎘汞可編程實驗室紅外檢測模塊(帶光浸式光伏探測器)	E80043218 庫存/貨期:請咨詢客服	響應波長范圍2 3-4.4μm；最佳波長4μm；光敏面大?。?x1mm^2；帶寬：7.5MHz	帶寬(Hz): 7.5 MHz 光譜響應: 2.3-4.4um	聯系客服或提交詢價單
2.7-5.6um DC-18MHz碲鎘汞可編程實驗室紅外檢測模塊(帶光浸式光伏探測器)	E80043212 庫存/貨期:請咨詢客服	響應波長范圍2.7-5.6μm；最佳波長5μm；相對響應強度≥2.8×10^10cm?Hz^(1/2)/w@5μm；光敏面積 1x 1mm^2；	帶寬(Hz): 18 MHz 光譜響應: 2.7-5.6um	聯系客服或提交詢價單
