3.0-12.0um 超高速M(fèi)CT光浸式紅外光伏探測模塊


響應波長范圍3-12μm;最佳波長10.6μm;相對響應強度≥1×10^9 cm?Hz^(1/2)/w@10.6μm;光敏面積 1×1mm^2 (超半浸微透鏡)

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : E80040166
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com
文檔下載  ?

產品總覽

UHSM-I-10.6是一款超高速單對紅外檢測模塊。它是基于MCT異質結構的熱電冷卻光浸沒式光伏探測器,在緊湊的外殼中集成了跨阻、交流耦合前置放大器、風扇和熱電冷卻控制器。3 °楔形硒化鋅增透涂層(wZnSeAR)窗可防止不必要的干擾效應。UHSM-I-10.6檢測模塊是一種非常方便和友好的設備,因此可以很容易地用于各種需要寬頻帶的LWIR應用。

型號參數

特征

高信噪比

超過700 MHz的寬帶

集成TEC控制器和風扇

單電源

直流監視器

為有效散熱而優化

與光學配件兼容


應用

Dual-comb雙梳光譜學

外差探測

脈沖激光源的特性

激光雷達

目標掃描器

時間分辨熒光光譜系統

自由空間光通信


參數

典型值

光學參數

起始波長λcut-on(10%),μm

≤3

峰值波長λpeak(μm)

8.5±0.5

z佳波長λopt(μm)

10.6

截止波長λcut-off(10%),μm

12.5±0.3

探測效率 D*(λpeak), cm·Hz1/2/W

≥1.5×109

探測效率   D*(λopt), cm·Hz1/2/W

≥1×109

輸出噪聲密度Vn (100 MHz), nV/Hz1/2

≤90

電學參數

電壓響應度 Rvpeak), V/W

≥1×103

電壓響應度   Rvopt), V/W

≥7×102

低截止頻率flo, Hz

300

高截止頻率fhi,   Hz

≥700M

1/f噪聲角頻率fc, Hz

≤10M

電源電壓Vsup,   V

+9

電壓響應度 Rvpeak), V/W

≥1×103

DC監控(approx.   0 V offset)

電壓響應度 Rvpeak), V/W

≥3.8×103

電壓響應度   Rvopt), V/W

≥2.7×102

低截止頻率flo, Hz

DC

高截止頻率fhi,   Hz

260

其它參數

有源元件材料

外延HgCdTe異質結構

感光區域A,mm×mm

1×1

窗口

楔形硒化鋅AR涂層(wZnSeAR)

接收角

~36°

環境工作溫度Ta,℃

10~30

環境工作溫度Ta,℃

10~30

信號輸出端口

SMA

DC監控端口

SMA

電源端口

DC2.1/5.5

安裝孔

M4

備注:*) RL – 負載電阻

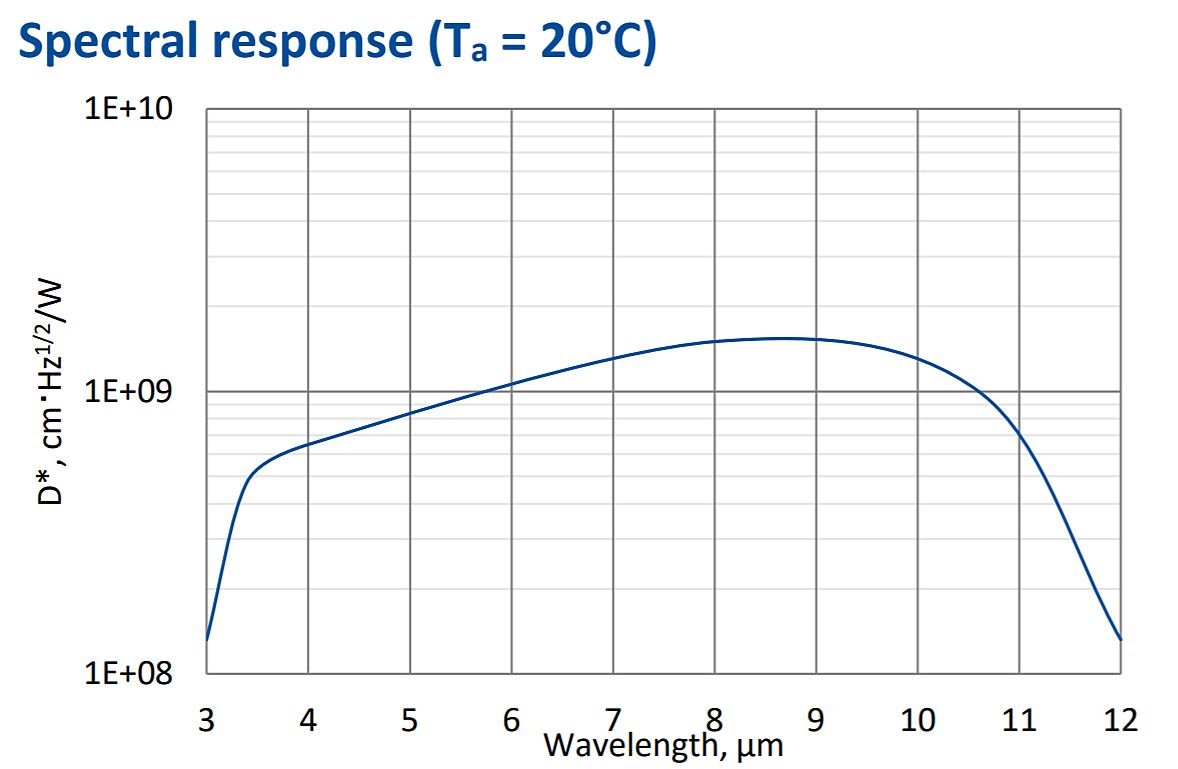

探測器光譜響應特性曲線


窗口鏡的光譜傳輸特性曲線


工作原理圖
