波長：515nm；功率：50 W up to 400 kHz；脈沖持續時間：2 ns-20 ns，全可變可編程脈沖突發模式；Max. 脈沖能量：Up to 500 μJ；光束質量：M2 < 1.2
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80080118 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
靈活的納秒可見光光纖激光器，用于高速精密微加工。
CAREX結合了工藝敏捷性和吞吐量，適用于多材料堆垛加工等要求苛刻的應用。它提供 2 ns 至 20 ns 的脈沖，具有任意時間形狀和可能突發的操作。創新的快速電子設計可在兩種脈沖模式之間瞬時切換，以優化復雜材料加工。
光纖技術與簡單高效的激光頭架構相結合，使CAREX成為堅固、靈活和經濟高效的可見光激光器，適用于苛刻的工業應用。制造時經過現場驗證和認證組件、良好實踐和高質量，CAREX 是延長生產周期環境中 24/7 全天候運營的正確答案。

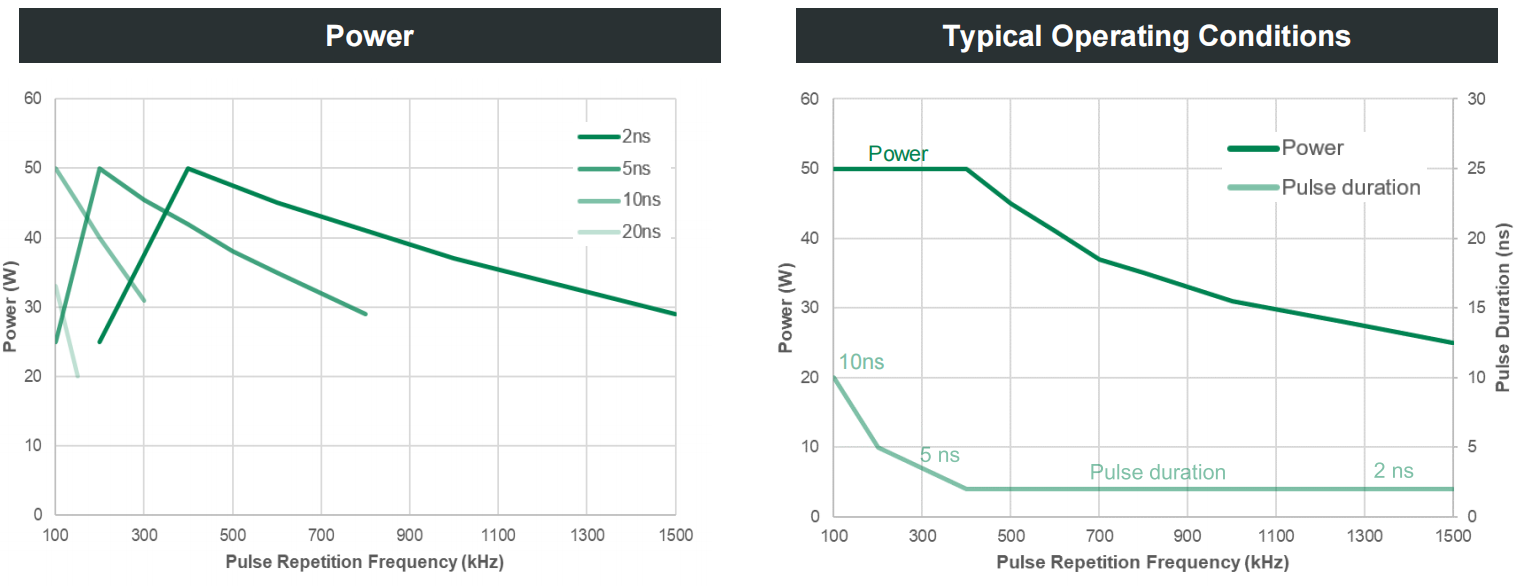

功率及典型工作條件曲線

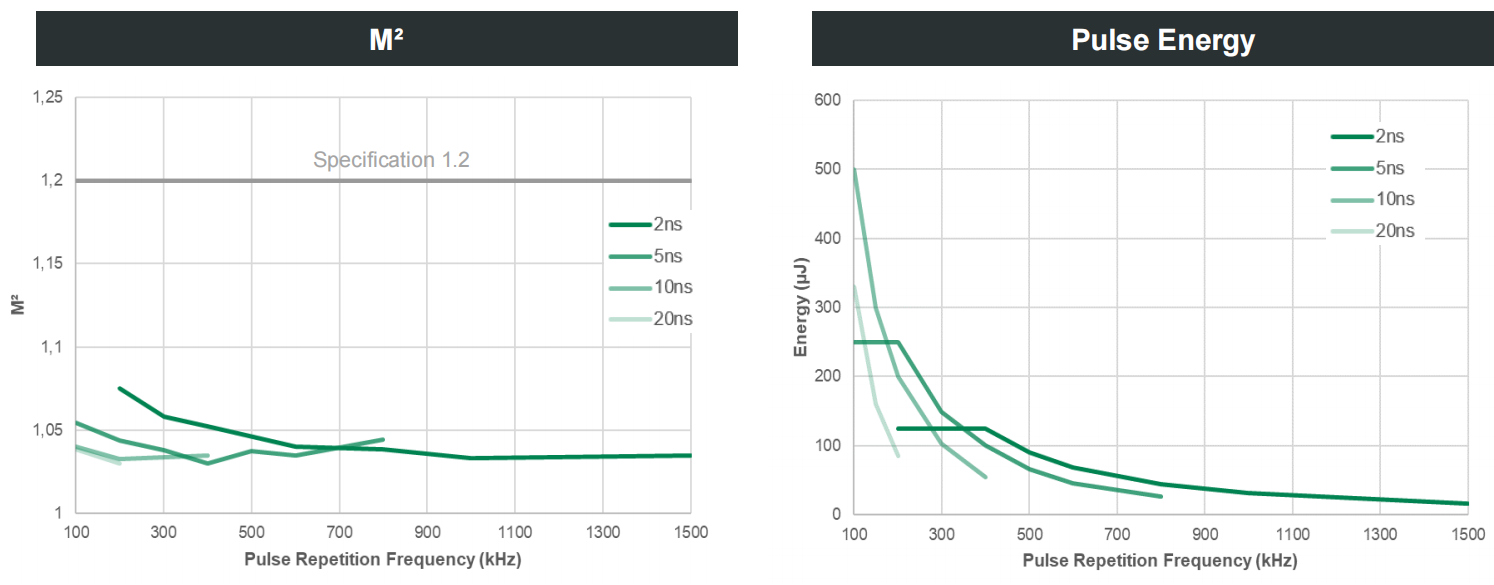

M2及脈沖能量曲線

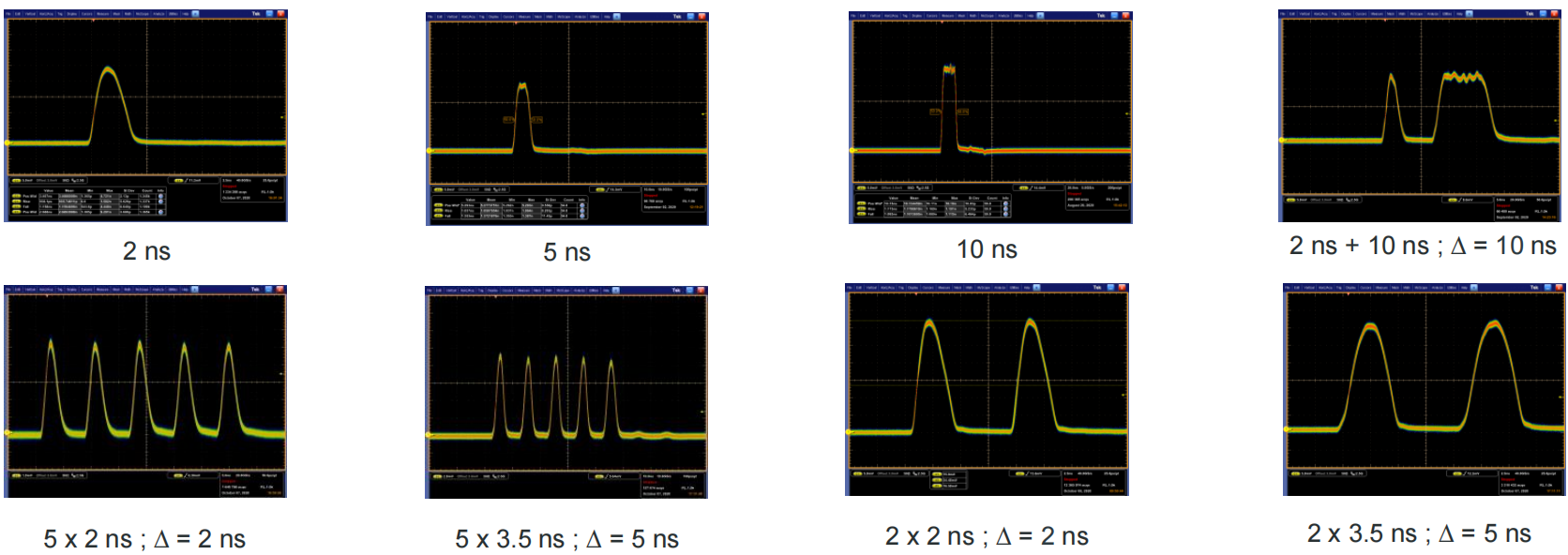

可編程脈沖
輸出特性 | ||||
中心波長 | 515 nm±0.1nm | |||
平均功率 | 2ns | 5ns | 10ns | 20ns |
50W @400kHz | 50W @200kHz | 50W @100kHz | 33W@ 100kHz | |
脈沖寬度 | 完全可編程范圍為2ns至20ns | |||
脈沖重復頻率 | 單次觸發至1500kHz | |||
功率穩定性 | <2%，2σ超過8小時 | |||
脈沖到脈沖能量穩定性 | <3%RMS | |||
光束特性 | ||||
空間模式 | TEM00 | |||
M2 | ≤1.2 | |||
偏振比 | ≥100:1 線性 | |||
偏振方向 | 垂直，±2° | |||
光束發散（全角度） | < 0.45 mrad | |||
4σ光束直徑@出口（標稱） | 3.5 mm ± 0.35 mm | |||
腰部位置（從輸出窗口的出口面） | 0 m ±4 m | |||
散光 | ≤ 30% | |||
光束圓度 | ≥ 90% | |||
長期光束指向穩定性，超過8小時 | ≤25μrad，全角 | |||
操作條件 | ||||
外部通信 | 以太網/ RS-232 / USB | |||
預熱時間 | ≤ 30分鐘 | |||
電氣要求 | 100 – 240V AC | |||
線路頻率 | 50至60Hz | |||
功耗 | <900W | |||
溫度范圍 | 15°C至35°C (59°F至95°F) | |||
濕度 | 10%至95%RH，不冷凝 | |||
儲存條件 | 0°C至50°C(32°F至122°F) | |||
海拔高度（非操作） | 海平面至11000米 | |||
冷卻機要求 | ||||
冷卻水溫度 | 25°C +/- 0,1°C | |||
Min. 冷卻功率 | 700 W | |||
冷卻水流量 | 5升/分鐘，Min. 3升/分鐘 | |||
物理特性 | ||||
控制單元（長x寬x高） | 激光頭：1146x250x169 mm（45.11x9.84x6.65in） | |||
重量 | 激光頭：50公斤（110磅），不含水 | |||
特征 | ||||
擴展內部電源監控 | 在激光的每個階段監控功率 | |||
超寬工作范圍 | 恒定脈沖寬度和波束參數在 100 kHz 和 800 kHz 之間 | |||
行業就緒數據記錄 | 長期和短期激光運行日志、診斷、維護 | |||
對準光束 | 用于激光安裝和對準的低功耗模式 | |||
現場可更換單元 | ||||
高級支持 | 工業 4.0 就緒，遠程控制，遠程支持，激光頭>30傳感器 | |||
z佳實踐 | 密封激光頭，多級組件清潔并在ISO 6潔凈室中組裝 | |||
高脈沖重復頻率
可調脈沖持續時間從 2 ns 到 20 ns
全脈沖整形（1 ns 分辨率）
好的光束質量
高峰值功率
HALT 設計/HASS 認證
玻璃加工
PERC加工
柔性 PCB 過孔鉆孔 (Flex PCB via drilling)
HDI（高密度互連 High Density Interconnect）
碳纖維布加工
ITO圖案化(ITO patterning)
CFRP 處理
電池處理
陶瓷劃線、切割和鉆孔
材料加工
| CAREX 30-343 | CAREX 50-515 | |
|---|---|---|
| 波長 | 343 nm | 515 nm |
| 功率 | 30 W up to 400 kHz | 50 W up to 400 kHz |
| 脈沖持續時間 | 2 ns-20 ns全可變可編程脈沖突發模式 | 2 ns-20 ns全可變可編程脈沖突發模式 |
| Max. 脈沖能量 | Up to 300 μJ | Up to 500 μJ |
| 光束質量 | M2 < 1.2 | M2 < 1.2 |
