【資訊】1.55μm近紅外和2.1μm中紅外片上隔離器應用方面取得進展

2025-03-06 17:01:01

　　本研究中，研究團隊利用離子切片技術，成功地驗證了在硅基底上制備高光學品質鐵石榴石磁光薄膜的可行性，并展示了其在片上光隔離器中的潛在應用。研究團隊采用釔鐵石榴石(YIG)晶體，摻鉍鐵石榴石(BIG)和新開發(fā)的YIG陶瓷作為基材，分別探究了115 keV能量和2E16劑量He+離子注入下的離子與缺陷分布，并通過起泡實驗證明了YIG陶瓷與單晶材料通過離子切片技術實現百納米級薄膜制備的可行性。與單晶相比，YIG陶瓷具有生產成本更低、生長周期更短和具備大尺寸制備潛力等優(yōu)勢，更適合基于離子切片實現大面積磁光薄膜制備和異質集成。

　　在1.55 μm近紅外通訊波段，YIG陶瓷展現出優(yōu)異的磁光性能。研究顯示，其法拉第旋轉角達到175°/cm，非互易相移(NRPS)為282.90 rad/m?；谶@一材料特性，研究團隊設計了一個基于馬赫-曾德干涉儀(MZI)結構的片上光隔離器。研究結果表明，該隔離器在1.55 μm波長下表現出插入損耗僅為2.78 dB，隔離帶寬達到83 nm。

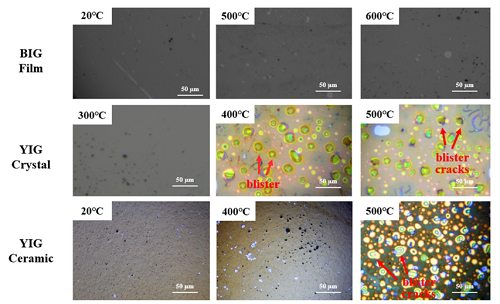

　　圖1. He離子注入后的BIG、YIG晶體和YIG陶瓷在不同溫度下退火的表面變化的光學顯微鏡圖像。

　　圖2. NRPS 波導截面尺寸和Hx在1.55 μm(a)和2.1 μm(b)處的分布，以及仿真計算得到的隔離器在1.55 μm(c)和2.1 μm(d)波長下的傳輸特性。

　　此外，隨著光通信對更高帶寬需求的增長，中紅外波段(2.1 μm)也逐漸成為研究熱點。在這一波段，YIG陶瓷表現出顯著的性能優(yōu)勢。其法拉第旋轉角為114°/cm，雖然低于1.55 μm波段，但其光吸收顯著降低，且非互易相移(NRPS)仍然達到199.53 rad/m?；诖耍芯繄F隊設計的片上光隔離器在2.1μm波段的插入損耗進一步降低至僅0.35 dB，隔離帶寬則增加至84 nm。這些性能的提升得益于YIG陶瓷在中紅外波段極低的吸收系數(α = 0.053 cm?1)及其磁光系數在色散關系中的穩(wěn)定性。

　　這項研究充分驗證了YIG陶瓷在1.55 μm近紅外和2.1 μm片上光隔離器應用中的可行性，以及通過離子切片技術實現大尺寸硅基磁光薄膜制備的重要價值，展現出YIG陶瓷和離子切片技術在中紅外通信和傳感領域應用的巨大潛力。

　　參考來源：上海光學精密機械研究所

　　您好,可以免費咨詢,技術客服,Daisy

　　官網：筱曉(上海)光子技術有限公司

　　歡迎大家給我們留言，私信我們會詳細解答，分享產品鏈接給您。

　　免責聲明：

　　資訊內容來源于互聯(lián)網，目的在于傳遞信息，提供專業(yè)服務，不代表本網站及新媒體平臺贊同其觀點和對其真實性負責。如對文、圖等版權問題存在異議的，請聯(lián)系我們將協(xié)調給予刪除處理。行業(yè)資訊僅供參考，不存在競爭的經濟利益。
