NEL分布反饋式DFB激光器測試-筱曉光子實驗小分享③

2021-07-19 13:32:56

NEL分布反饋式DFB激光器測試-筱曉光子實驗小分享③





一NEL激光器介紹

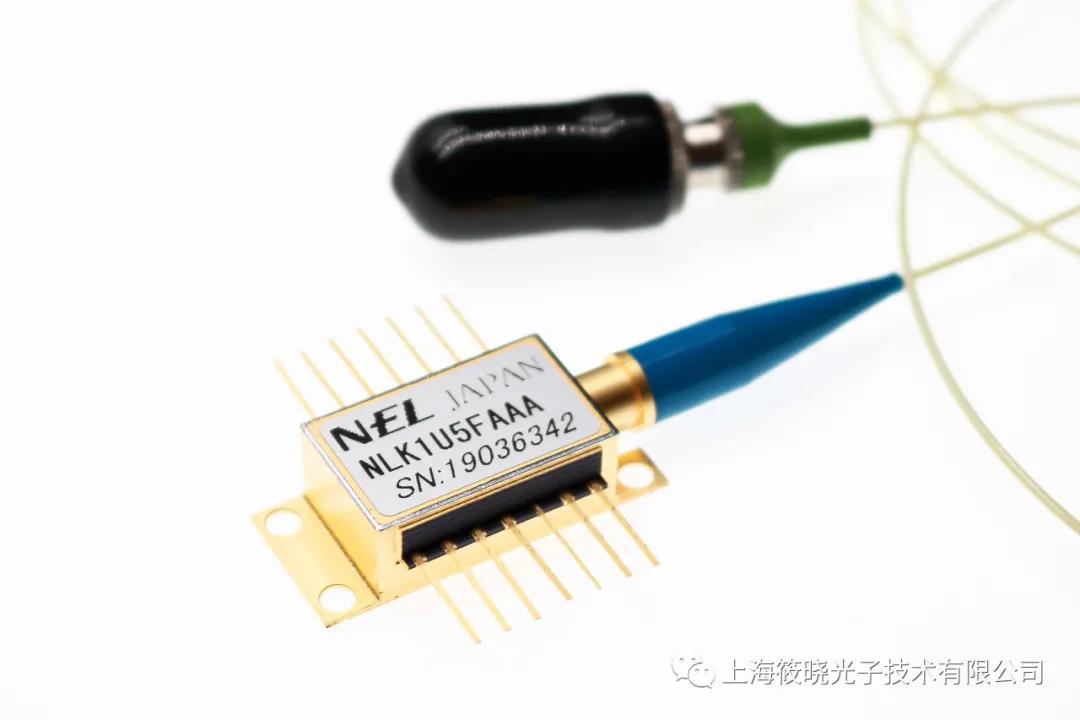

日本NTT Electronics公司 NEL激光器是基于半導體的DFB激光器,共有NLK和KELD兩個系列。


NLK系列的波長范圍從O-band至UL+-band,1260~1705nm,功率有10mW和20mW兩種可選;KELD系列為長波長激光器,波長范圍為1735~2330nm,功率有2mW、5mW和10mW可選。


該類型激光器非常適合氣體探測、光通訊等應用。




二、主要特點


半導體DFB激光器


波長范圍1735~2330nm


多種封裝可選,14pin 蝶形封裝、TO56和帶TEC的TO5



三、產品應用


近紅外氣體探測、分析


可調半導體激光吸收譜(TDLAS)


光纖傳感



四、測試過程

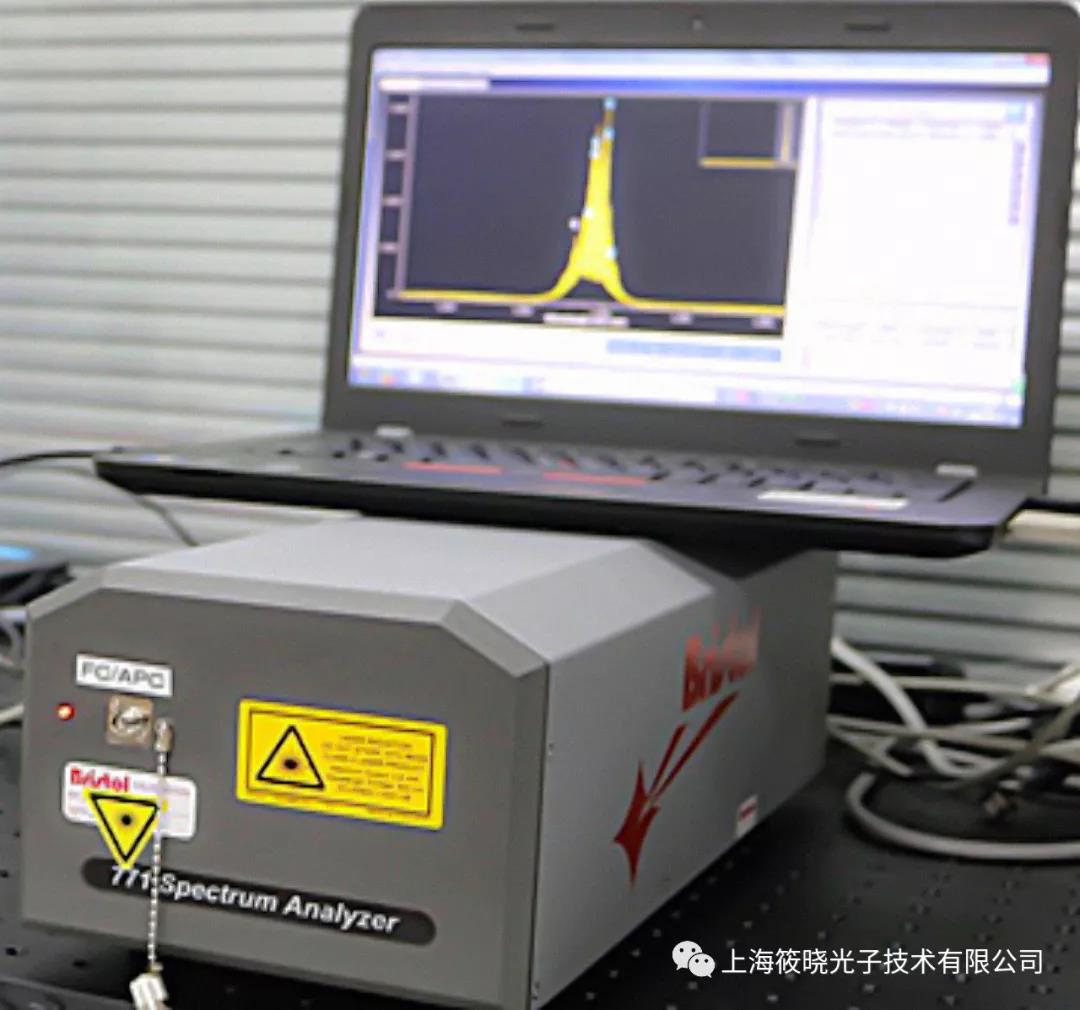

測試設備:Bristol高精度激光波長計




過程:


1)把激光器安裝到驅動裝置,打開軟件;

2)高精度波長計插入電源,連接USB電腦,打開軟件;

3)打開激光器,發出的激光對準波長計的輸入口;

4)在軟件上觀察波形變化。


五、測試結果

通過和普通的激光器作對比,我們來看NEL激光器的優勢。

1,波長對比

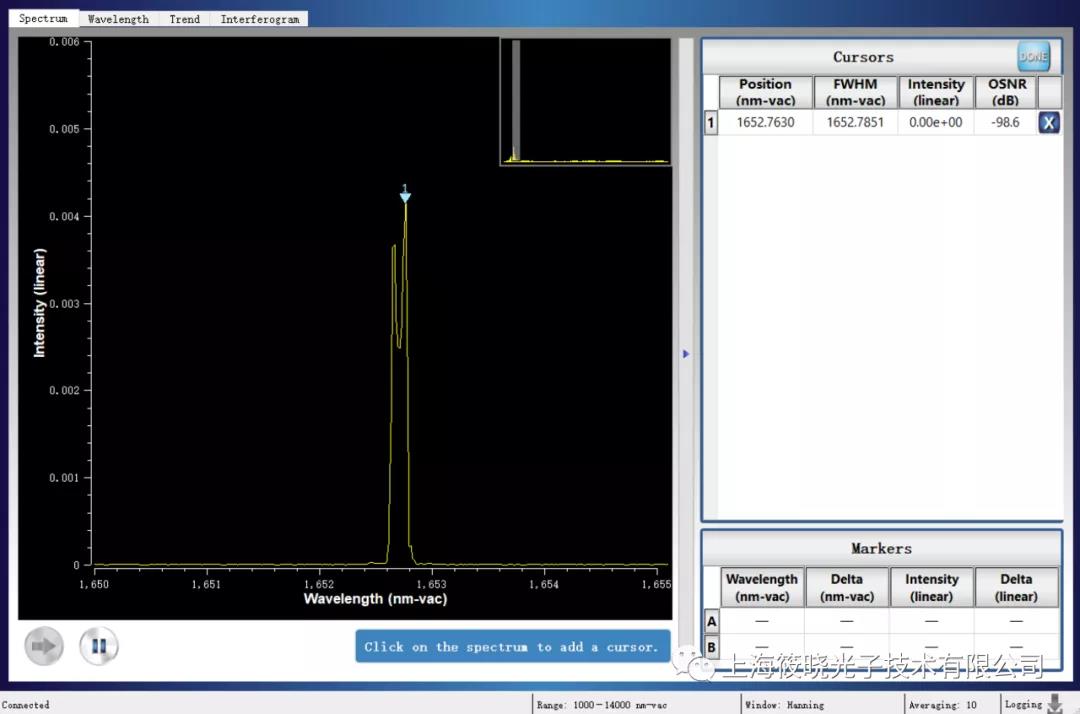

(普通)

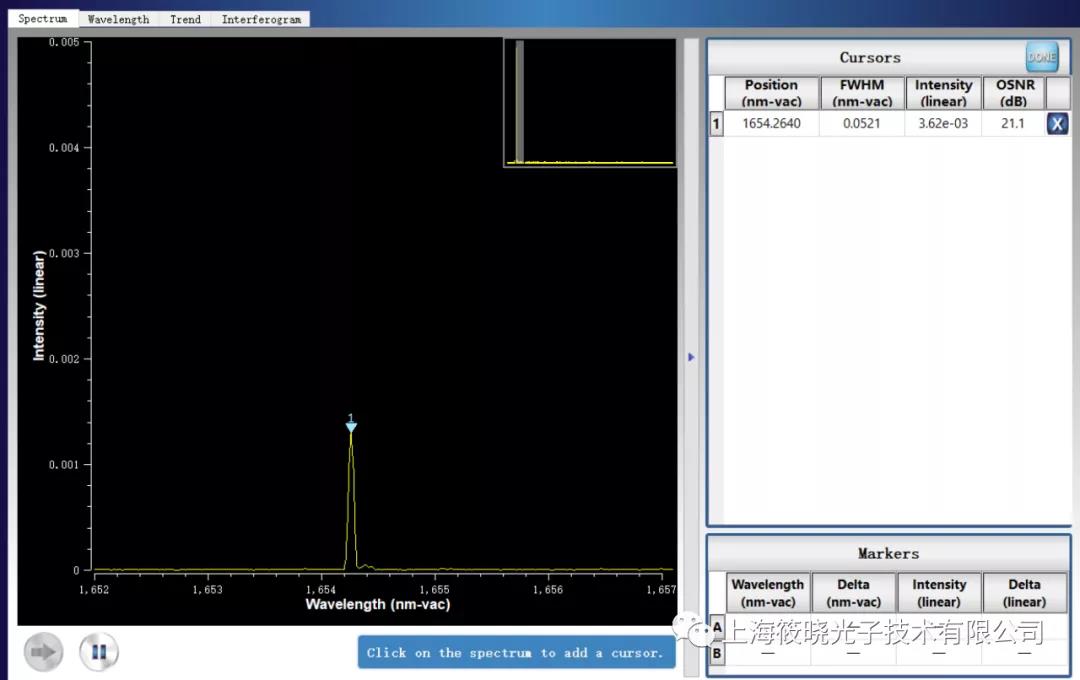

(NEL)



2,波長穩定性對比





(普通)

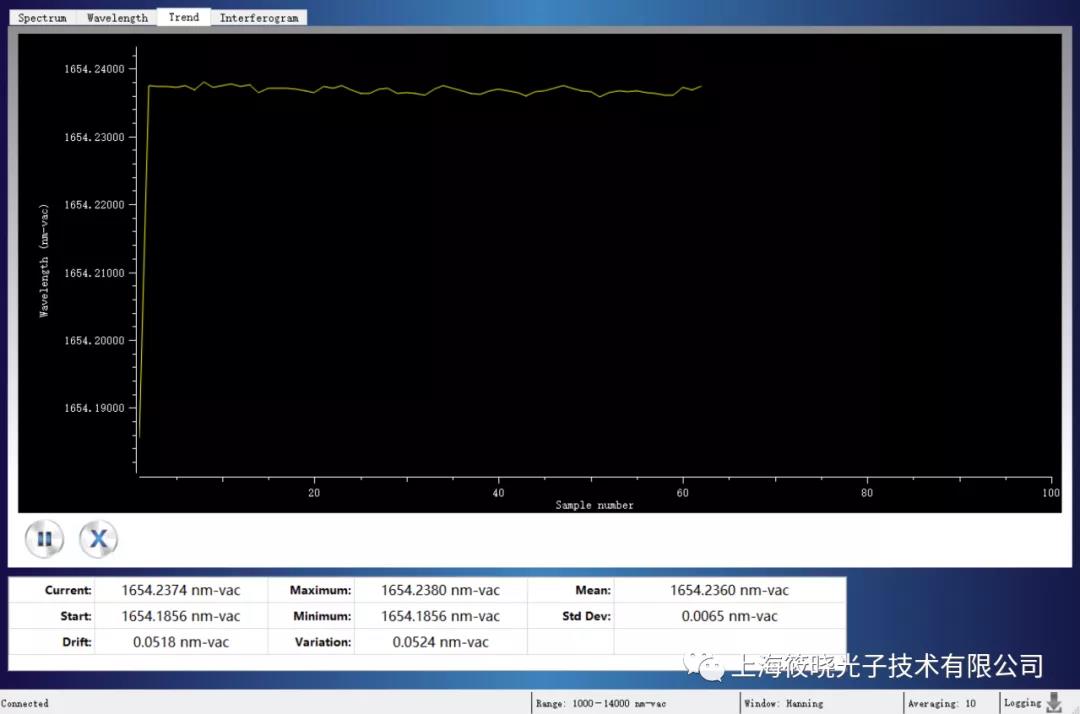

(NEL)

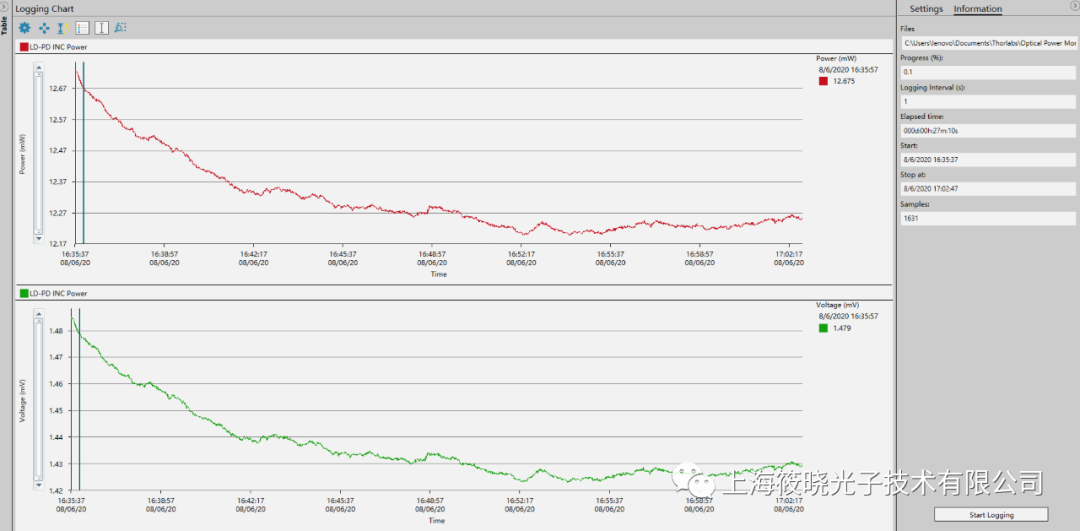

3,功率穩定性對比

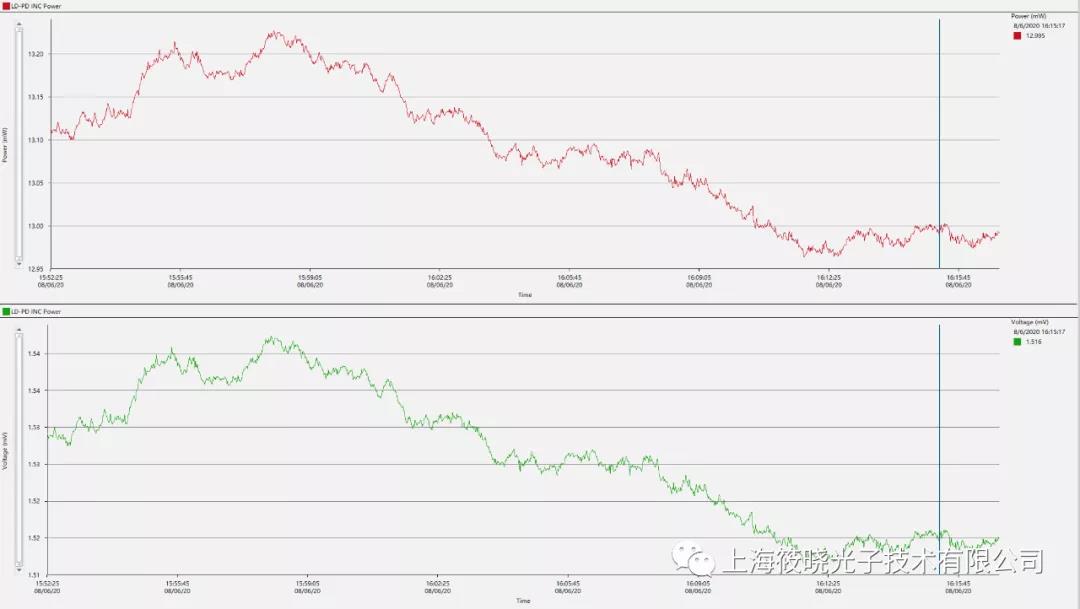

(普通)






(NEL)




結論:


1)NEL激光器的光譜更好,在很高的精度范圍內不會出現雙峰現象;

2)相對比普通的激光器,NEL激光器的波長穩定性更好,波長基本不會出現波動;

3)NEL激光器的功率穩定性也更好,比普通的激光器穩定性高出2倍。
