【原創】筱曉光子產品介紹—光束質量分析儀

2024-11-21 15:43:42

【原創】筱曉光子產品介紹—光束質量分析儀

  筱曉光子產品介紹—

 光束質量分析儀

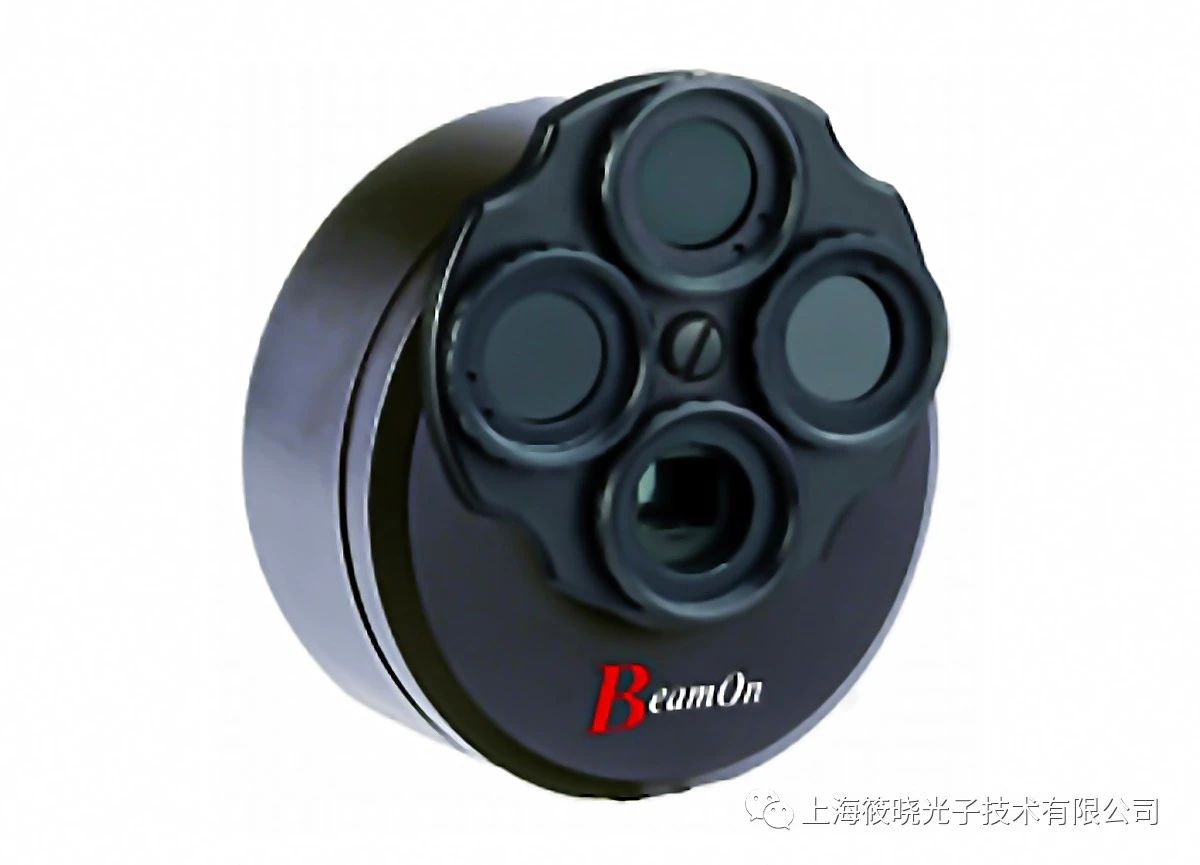

一、產品介紹


BeamOn是光束診斷測量系統,用于實時測量連續或脈沖激光光束,可測量激光光束參數,包括強度分布、光束寬度、形狀、位置、功率。軟件還具有報告功能,用于光束分析設置和給出結果。系統基于USB2.0接口,軟件驅動設備,可以通過高速USB2.0口連接到電腦,在windows 7/8操作系統上運行。
CCD輪廓儀超越了相機式光束輪廓儀有限的動態范圍,每次測量都是在不同的衰減或電子快門速度下進行的。專利技術使用戶能夠看到小于激光束最大功率密度1%的特征。


二、產品功能特點


  • 可測量連續或脈沖光

  • 通過USB2.0接口連接到電腦(不需要額外的供電電源)

  • 實時顯示光斑尺寸和高斯擬合

  • 實時2D/3D光斑繪圖

  • 軟件控制電子快門和增益

  • 報告功能,光斑分析設置和給出結果



三、技術參數


激光類型

連續或脈沖

光譜響應

VIS-NIR 350-1310nm

最大幀速

25HZ

圖像分辨率

720 x 576

快門速度

1/50 to 1/100000 sec, 9 steps

增益控制

6dB to 60dB, 16 steps

歸零

在連續歸零模式功能,自動減去背景

動態范圍

使用濾光片最高1x1011,軟件控制電子快門和增益

靈敏度

0.5nW/cm2@633nm (VIS-NIR,UV-NIR)

1.5uW/cm2@1310nm (VIS-NIR,UV-NIR)

5uW/cm2@1550nm (model IR 1550)

傳感器有效面積

6.47mmX4.83mm

飽和

1mW/cm2 沒有濾光片(VIS-NIR,UV-NIR)

5mW/cm2沒有濾光片(model IR 1550)

脈沖激光器工作

可以獲取和回放1-100Hz慢脈沖激光,濾除沒有激光脈沖幀頻,可以顯示單發脈沖

觸發

在脈沖模式下,軟件上設置滑條閾值,顯示有脈沖光的幀

顯示單脈沖的最大頻率

10KHz

操作溫度

-10℃-50℃

尺寸信息

8.6um(H)X8.3um(V)



四、實驗測試

我們用一臺850nm DFB 激光光源,功率設置在2mw ,激光器發出的光經過準直器后打到光束質量分析儀,看一下它的光束質量:

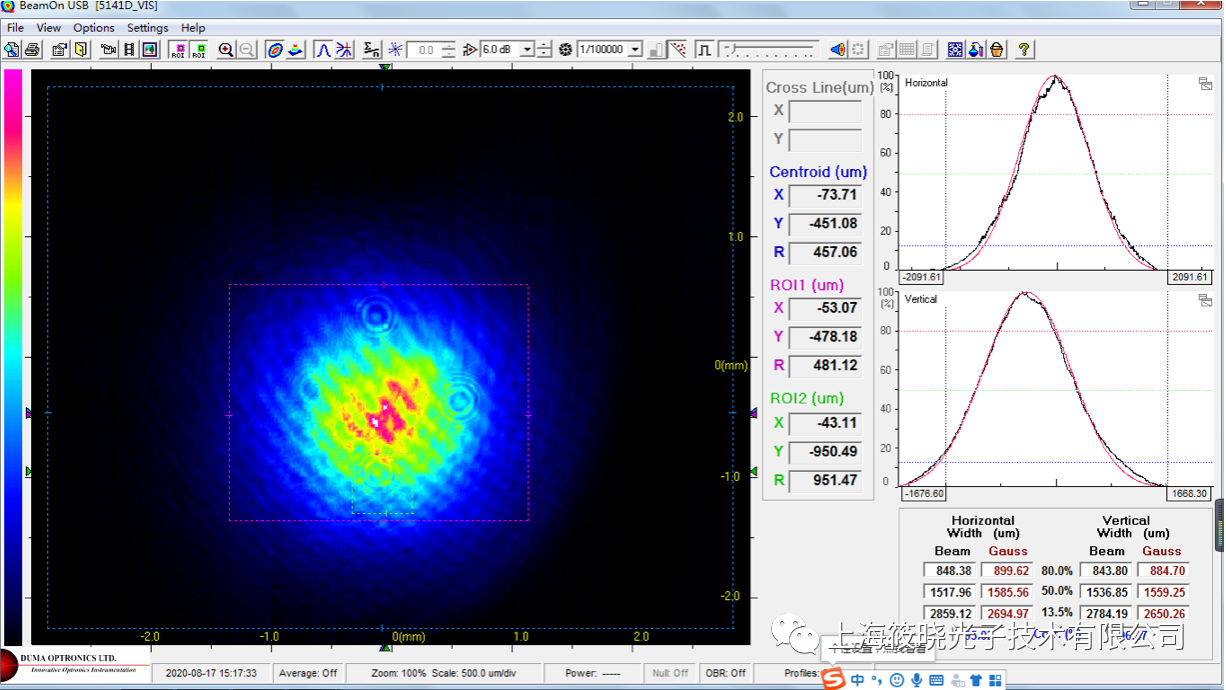

(2D圖像)

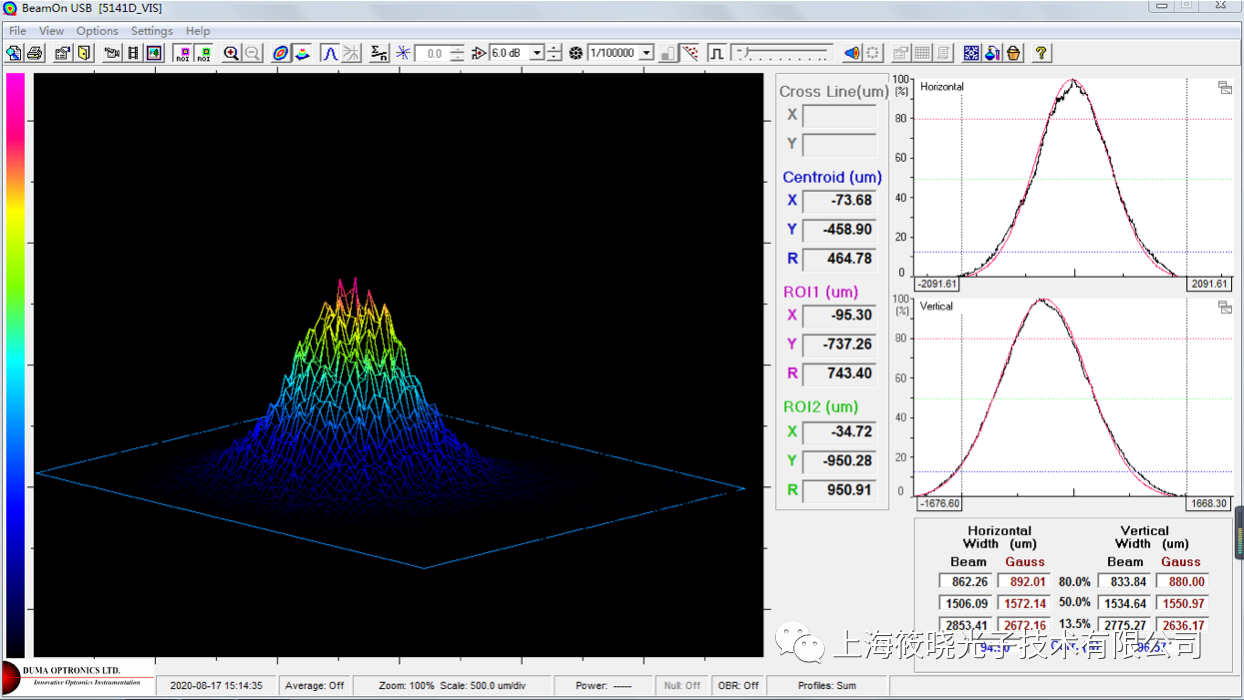

(3D圖像)

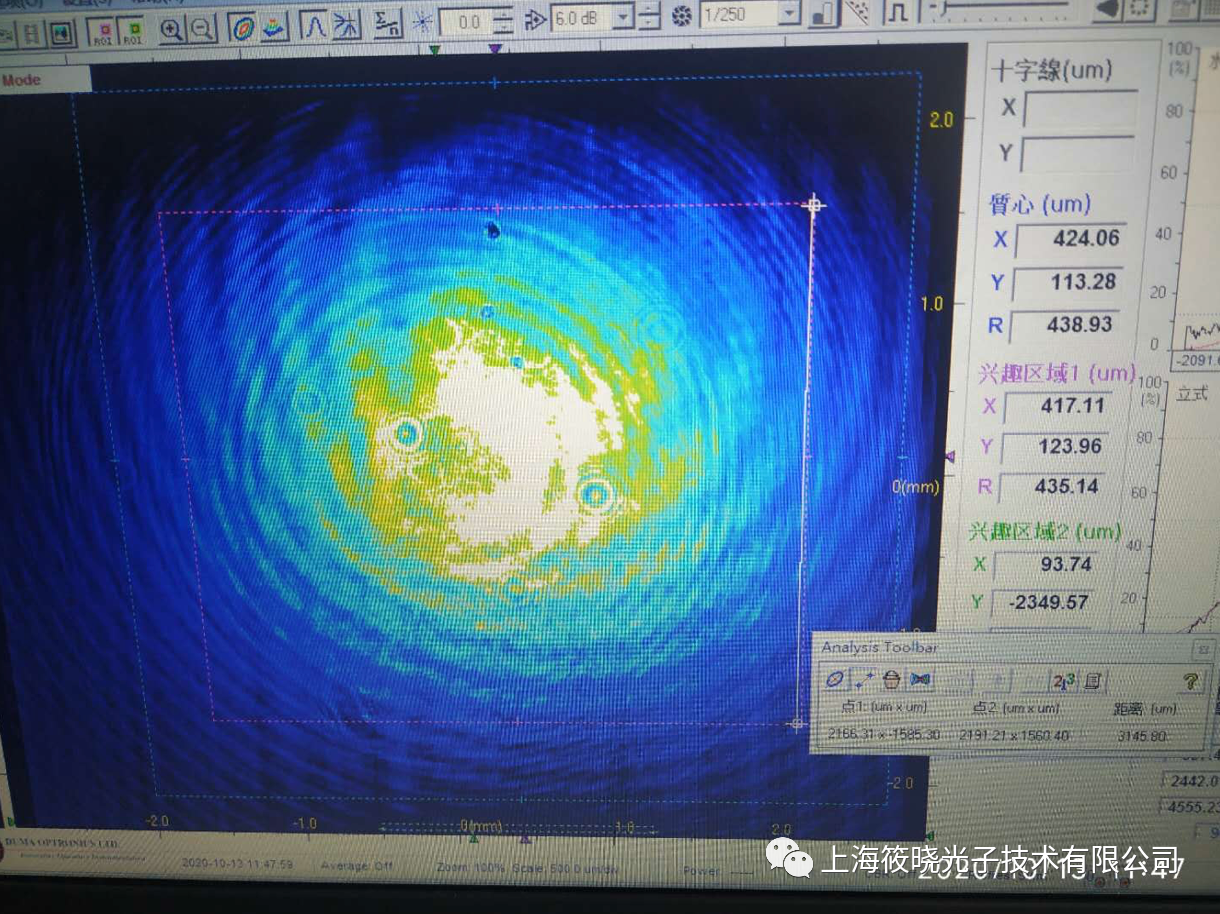

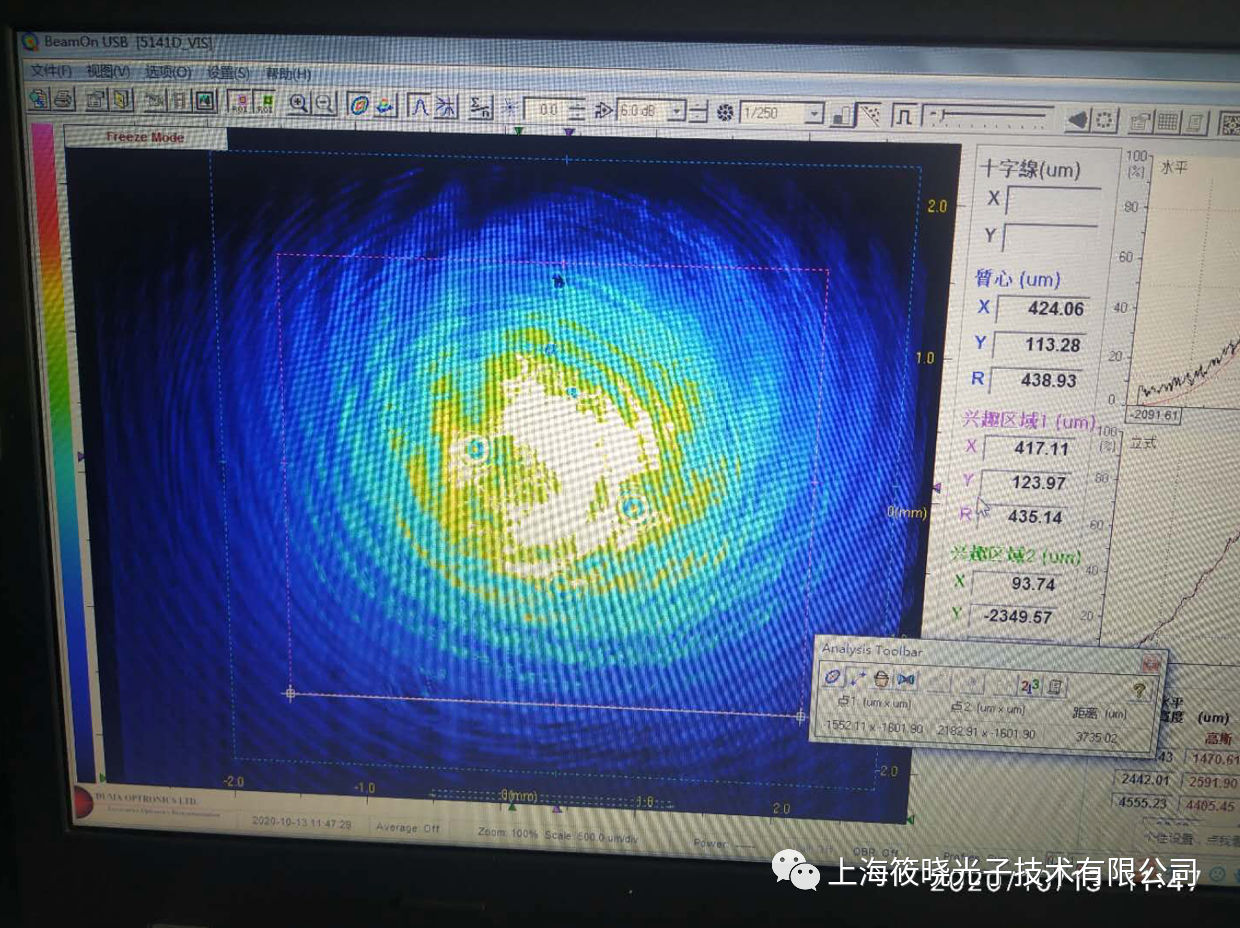

五、光斑尺寸測試





六、產品應用


  • 大尺寸激光光斑分析:

    輪廓、光斑尺寸、位置、功率

  • 激光器和IPL質量控制

  • 監控多光束之間中心和距離

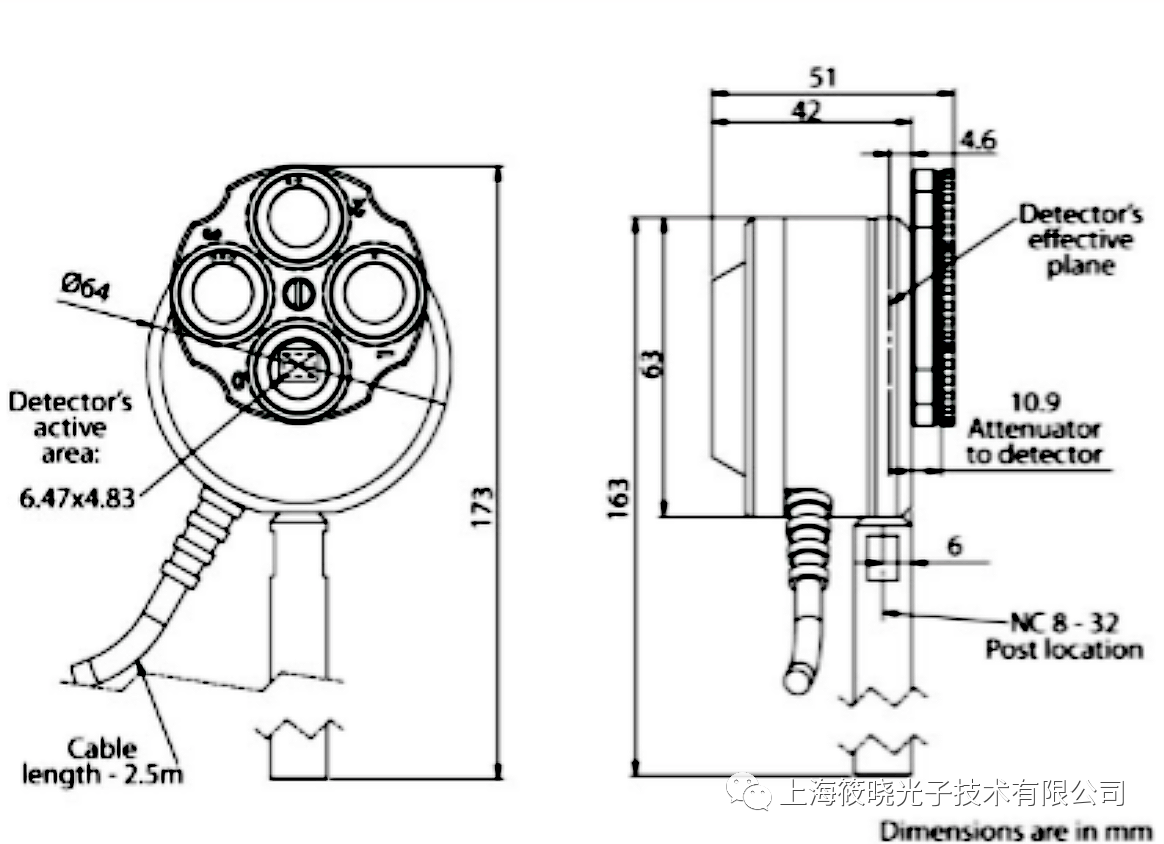

七、產品尺寸
