中心波長： 2050nm 輸出功率 ：2mW 線寬 ：＜2MHz 光纖類型：SMF-28E 接頭類型：FC/APC 尺寸規格： 22.5×15.0×6.5cm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : B80020052 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子的模塊式激光控制基于先進微處理器的控制系統，結合高精度的ATC和ACC(APC)控制電路實現了激光器高穩定地輸出，同時保證了光源在操控上的快捷和直觀。我們也可以根據用戶的要求提供相應的通信接口及控制軟件，實現計算機控制。本光源采用一鍵恢復功能（Run/Stop按鈕），可以有效幫助客戶回到先前工作狀態。
這是一款功能高度集成的模塊系統光源，采用PC端軟件智能控制，客戶可以根據自己的需求設定需要工作的溫度以及電流。非常適合于實驗科學研究和生產測試。另外我們針對一些應用領域需要對激光器進行調制，我們外接了兩個調制端口，分別針對高頻與低頻更好滿足客戶一機多用的需求。
產品特點
支持一鍵還原功能（無需重新開機預熱）
軟件遠程操控，智能化控制
輸出功率穩定，連續可調
結構緊湊小巧
高精度ACC和ATC控制電路
自帶高低調制帶寬BNC接口
產品應用
激光傳感
鎖模光纖激光器
摻鐿光纖放大器
測試測量
技術參數
驅動參數
特性 | Min. | Max. | 單位 | 注釋 |
電源電壓 | 100 | 230 | VAC | 市電 |
功率 | 5 | 20 | W | |
激光驅動電流 | 0 | 128 | mA | 跳線可選 |
266 | ||||
590 | ||||
激光驅動電壓 | 0 | 3.1 | V | @250mA |
響應頻率 | 0 | 15 | MHz | -3dB |
溫度控制范圍 | 0 | 5 | ℃ | |
TEC輸出電流 | -1.5 | 1.5 | A | |
TEC輸出電壓 | -4.4 | +4.4 | V | |
模擬輸入(低頻) | -2.5 | 2.5 | V | |
模擬輸入(高頻) | -2.5 | 2.5 | V | |
PD 監測范圍 | 0 | 2 | mA |
激光器參數
參數 | 符號 | Min. | 典型 | Max. | 單位 |
中心波長 | λ | 2049 | 2050 | 2051 | nm |
邊模抑制比 | SMSR | 30 | 40 | dB | |
閾值電流 | Ith | 20 | 30 | mA | |
操作電流 | Iop | 80 | 120 | mA | |
輸出功率 | Pf | 2 | 3 | 5 | mW |
電流波長調諧系數 | ?λ/?I | 0.015 | nm/mA | ||
溫度波長調諧系數 | ?λ/?T | 0.12 | nm/K | ||
正向電壓 | Vf | 1.3 | 2 | V | |
熱敏電阻 | RT | 9.5 | 10 | 10.5 | kΩ |
光纖類型 | SMF-28E | ||||
接頭形式 | FC/APC | ||||
控制軟件界面
備注:可以自定義溫度設定保護電流。
USB通訊協議，接插三相市電即可

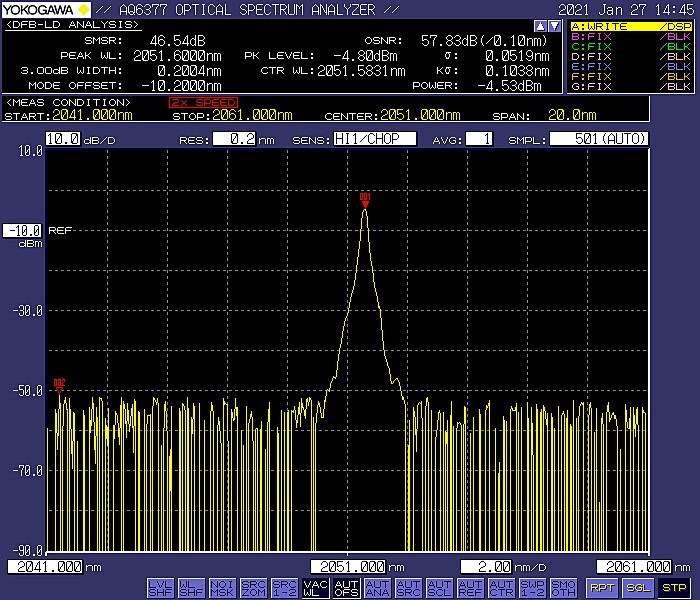

光譜圖

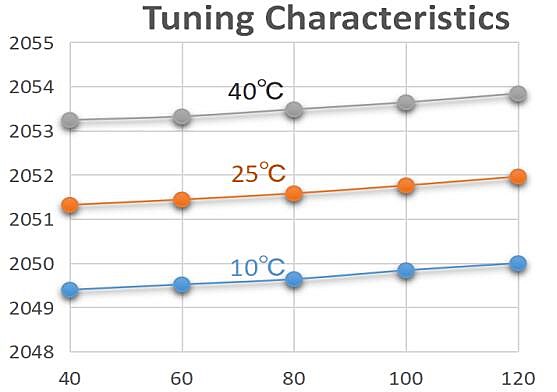

波長調諧曲線
功率曲線
光斑分析
2D
3D
功率穩定性測試
