峰值工作波長：4.33um；輸出功率：100mW；光譜寬度：3MHz；輸出隔離度 30dB；準直輸出
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80060101 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |

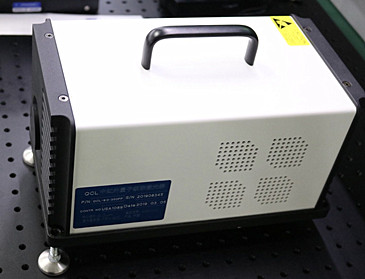

QCL4330DFB-4.33um高功耗臺式DFB-QCL中紅外量子級聯激光器是筱曉2023下半年開發出的中紅外測試激光，大氣窗口低損耗有利于空間光通訊測試研究。我們的臺式光源功率高不需要ITAR審核，是目前商用中紅外測試光源的優秀選擇。超過100nm的可調諧范圍，輸出功率大于100mW滿足客戶測試的工業需求。我們的激光器內置Znse準直輸出輸出功率穩定，溫度波長穩定性高比傳統大功耗的量子級聯激光器的穩定性高出好幾個數量級。
● 高功率
● 結構緊湊
● 軟件智能控制
● 內置FPGA
● 中紅外測試光源
● 中紅外器件分析
技術參數 | 單位 | 技術指標 | ||
Min. 值 | 典型值 | Max. 值 | ||
產品型號 | QCL4330DFB | |||
輸出功率1 | mW | 20 | - | 100 |
峰值工作波長2 | um | 4.25 | 4.33 | 4.35 |
光譜寬度（FWHM） | MHZ | - | 3 | - |
輸出邊模抑制比（SMSR） | dB | 30 | - | - |
M2因子 | ＜1.2 | |||
輸出光發散角 | mrad | ＜2 | ||
全光斑束腰直徑5 | mm | ＜4 | ||
輸出隔離度3 | dB | - | 30 | - |
波長溫度系數 | nm/K | 1.00 | ||
波長電流系數 | nm/A | 57.1 | ||
輸出功率穩定度（15分鐘）4 | % | - | ±0.5 | ±1.0 |
輸出功率穩定度（8小時）4 | % | - | ±1.0 | ±2.0 |
輸出功率可調范圍 | % | 0 | - | 100 |
輸出功率調節模式 | 軟件控制 | |||
TEC穩定度 | ℃ | - | ±0.1 | ±0.2 |
TEC工作范圍 | ℃ | 0 | 30 | 50 |
工作電壓 | VAC | 100 | 220 | 240 |
電功率功耗5 | W | - | - | 5 |
工作溫度 | ℃ | 0 | - | 55 |
存儲溫度 | ℃ | -20 | - | 65 |
規格尺寸 | mm | 343(L)×193(W)×180(H) 臺式 | ||
技術指標說明：
1.輸出功率可選；
2.峰值工作波長可指Ding；
3.輸出功率穩定性測試條件為25度，開機預熱30分鐘后；
4.Max. 功耗是指極限工作條件下的整體功耗。
5. I = 0.80 A, V = 8.7 V, T= 15 °C, Measured at 1/??2
注意：激光器Max. 操作電流為380mA；操作溫度10-50℃

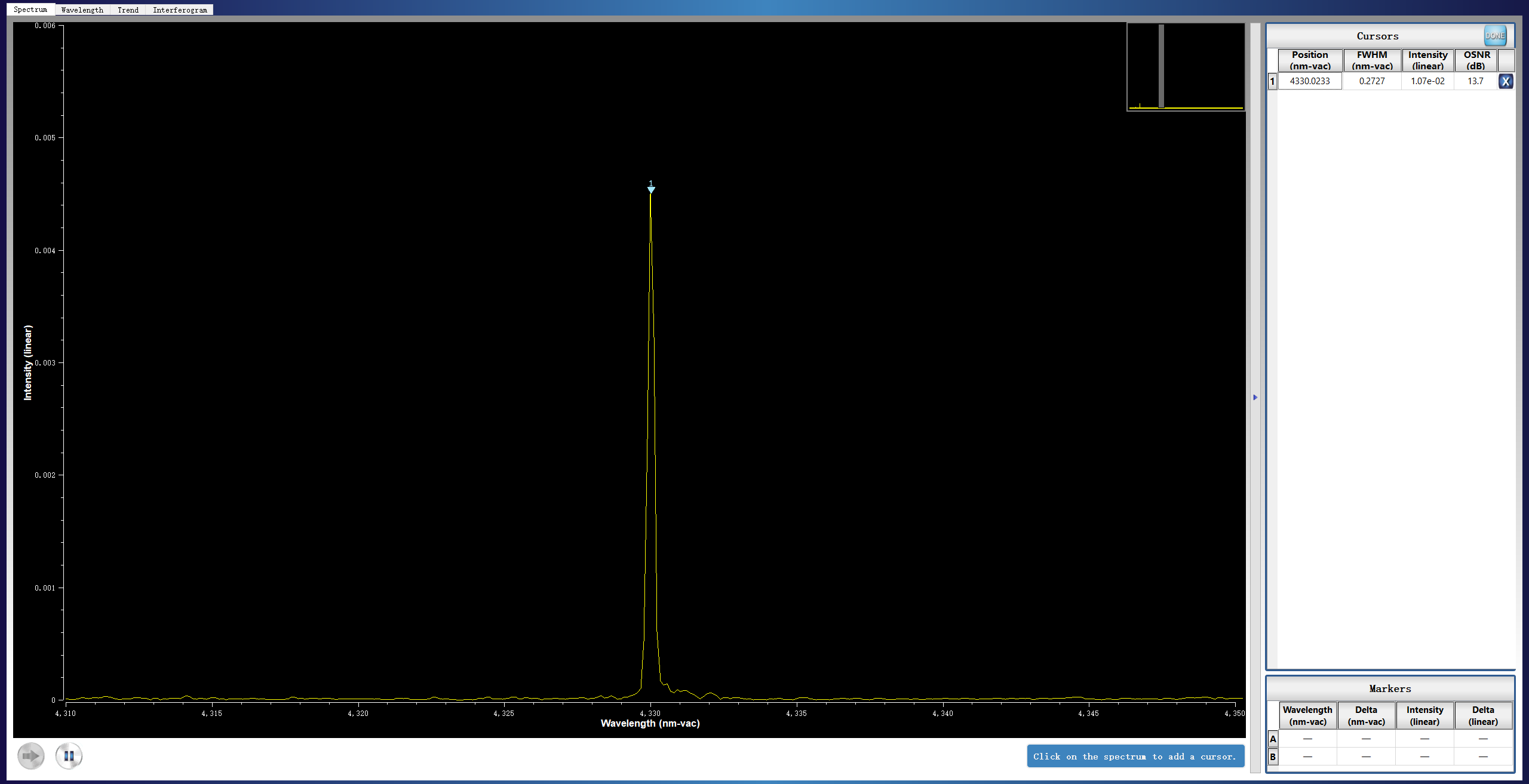

光譜圖（28℃、300mA）

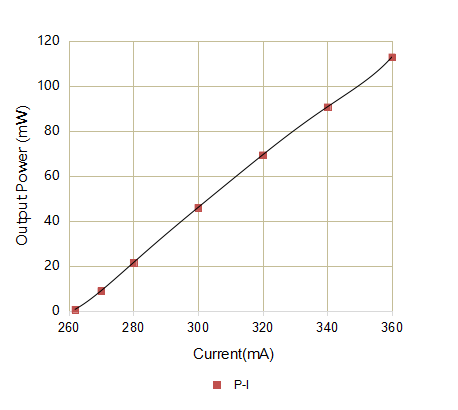

功率曲線（25℃）

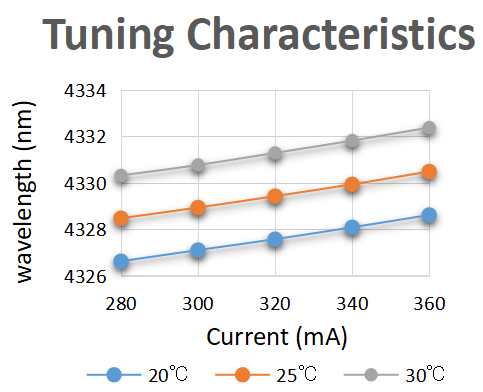

波長溫度電流調諧曲線

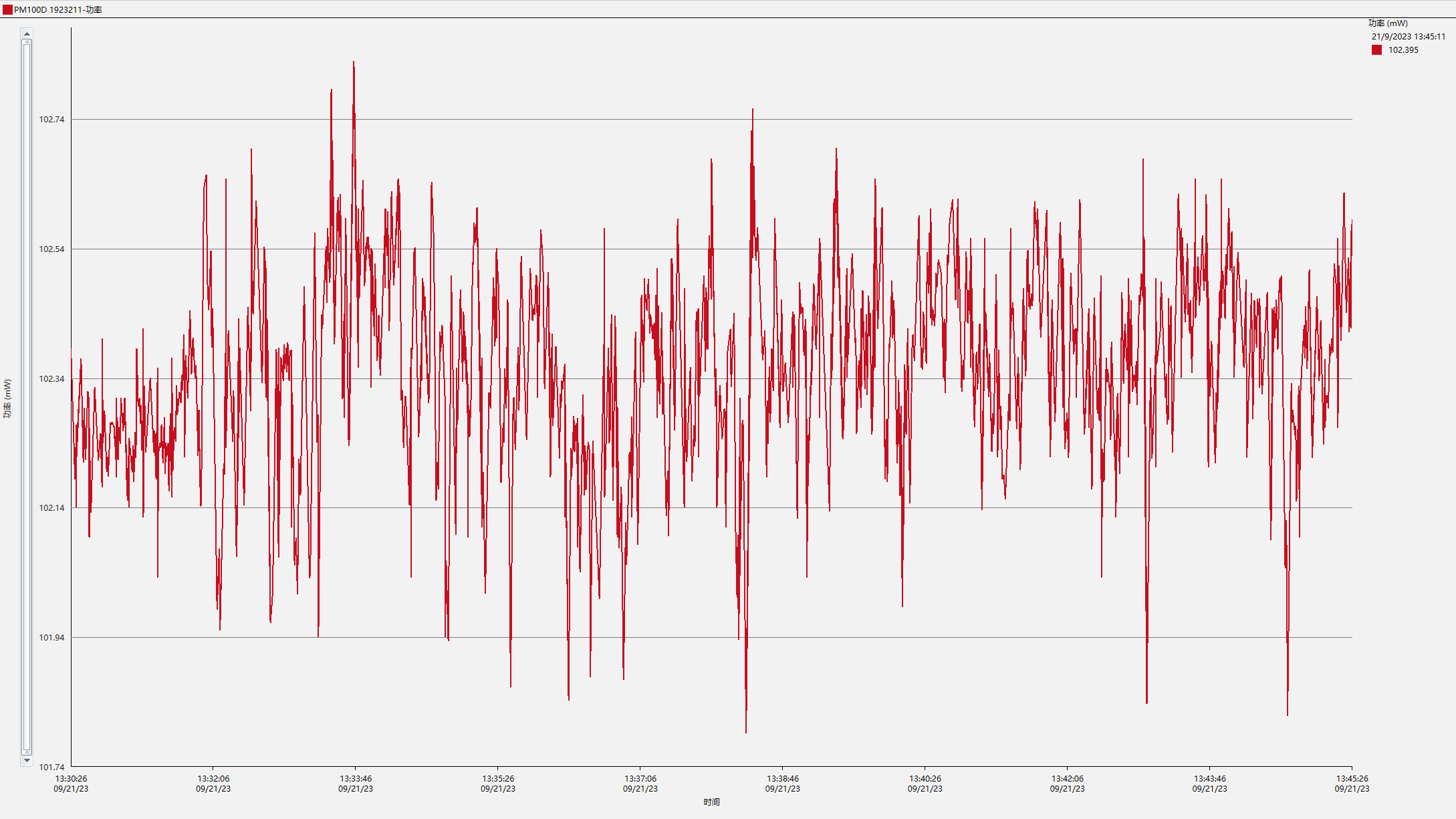

功率穩定性（25℃、350mA）

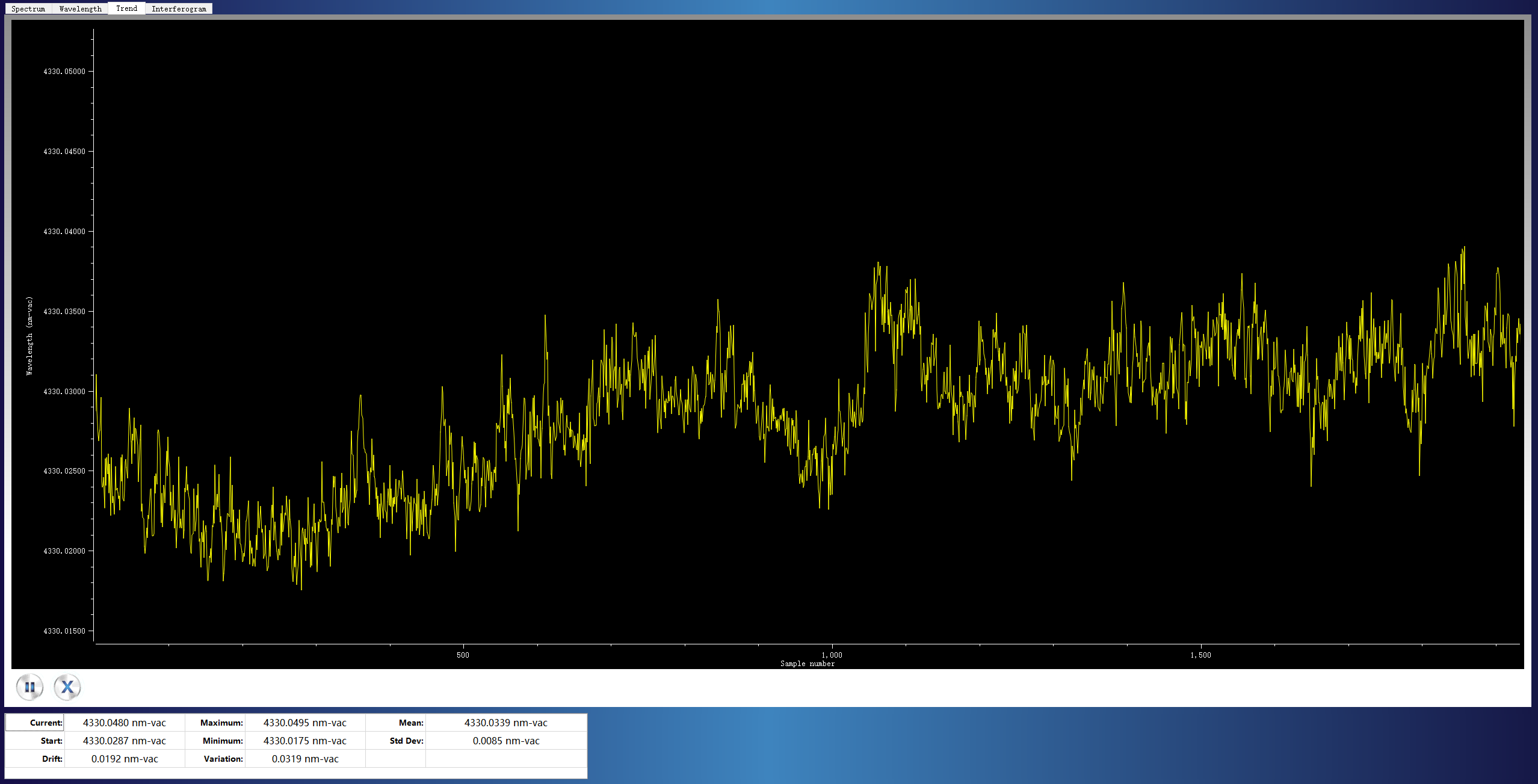

波長穩定性（28℃、300mA）
MIR-QCL- W□□□□ -☆-△-XX
W□□□□: Wavelength
4330: 4330nm
5260: 5260nm
☆ : 準直輸出
1: 帶
0: 不帶
△: 激光器類型
FP: QCL-FP
DFB: QCL-DFB
XX: 輸出功率
001=1mW
010=10mW
100=100mW
400=400mW
1000=1000mW
